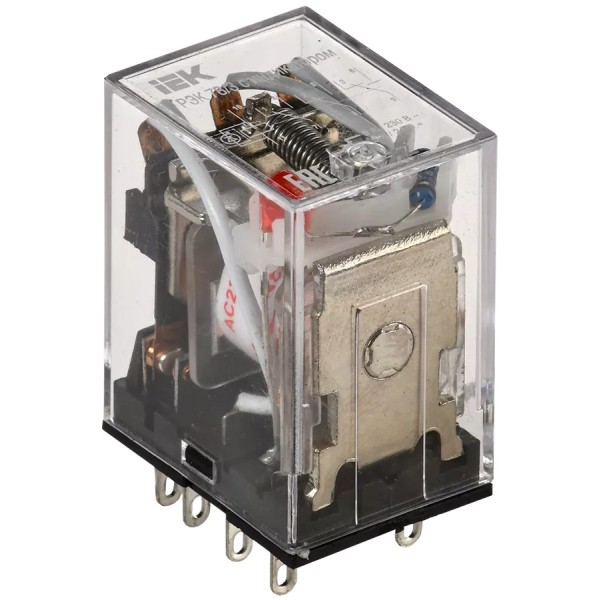

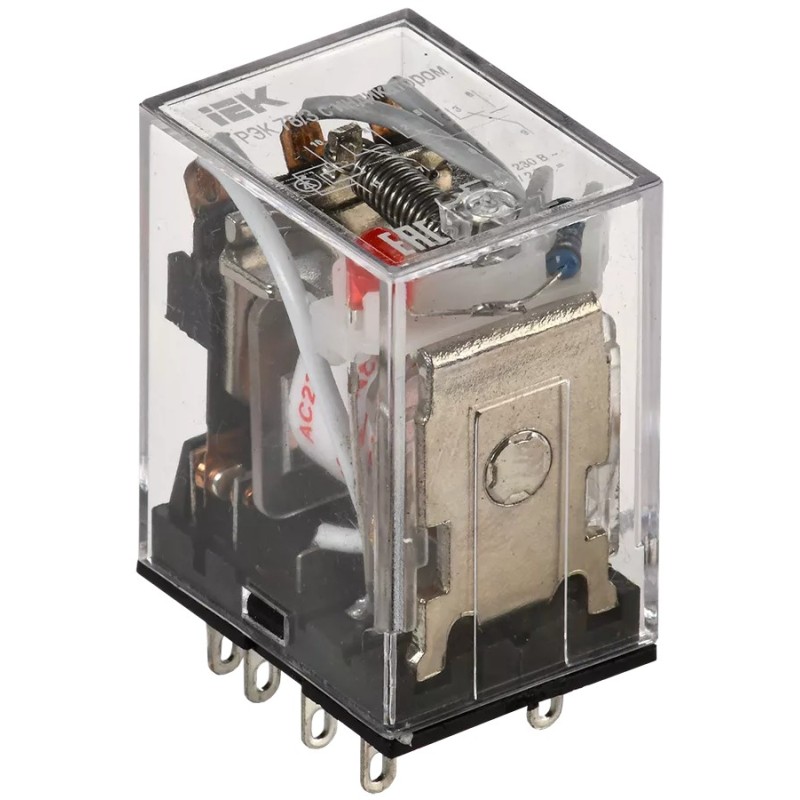

Ռելե 5A 220V փոփոխական AC IEK
IEK RRP20-3-05-220A-LED-ը 5 Ա անվանական հոսանքով միջանկյալ ռելե է՝ նախատեսված 230 Վ փոփոխական (AC) լարման կառավարման շղթայի համար։ Այն ունի երեք փոխանջատող կոնտակտների խումբ (3 նորմալ բաց և 3 նորմալ փակ կոնտակտ) և ազդանշանային LED ցուցիչ, որը ցույց է տալիս ռելեի միացված վիճակը։ Ռելեն տեղադրվում է PPM78/3 տեսակի վարդակում, որը ձեռք է բերվում առանձին։
Ռելեն կիրառվում է ավտոմատացման և կառավարման սխեմաներում՝ ազդանշանները բազմացնելու, շղթաները մեկուսացնելու և բեռնվածքները փոխանջատելու համար։ Այն հարմար է էլեկտրական վահանակների, լուսավորության, օդափոխության, պոմպերի և այլ սարքավորումների կառավարման համակարգերում։ Կորպուսի պաշտպանության աստիճանը IP40 է, իսկ աշխատանքային ջերմաստիճանի միջակայքը՝ -45...+40 °C։
Ռելեն ունի մինչև 10 000 000 ցիկլ մեխանիկական և մինչև 100 000 ցիկլ էլեկտրական մաշվածակայունություն, իսկ 230 Վ լարման դեպքում կոճը սպառում է ընդամենը մոտ 7.5 մԱ հոսանք։ Սա ապահովում է երկարատև և կայուն աշխատանք էներգիայի ցածր ծախսով։
Ռելեն կիրառվում է ավտոմատացման և կառավարման սխեմաներում՝ ազդանշանները բազմացնելու, շղթաները մեկուսացնելու և բեռնվածքները փոխանջատելու համար։ Այն հարմար է էլեկտրական վահանակների, լուսավորության, օդափոխության, պոմպերի և այլ սարքավորումների կառավարման համակարգերում։ Կորպուսի պաշտպանության աստիճանը IP40 է, իսկ աշխատանքային ջերմաստիճանի միջակայքը՝ -45...+40 °C։
Ռելեն ունի մինչև 10 000 000 ցիկլ մեխանիկական և մինչև 100 000 ցիկլ էլեկտրական մաշվածակայունություն, իսկ 230 Վ լարման դեպքում կոճը սպառում է ընդամենը մոտ 7.5 մԱ հոսանք։ Սա ապահովում է երկարատև և կայուն աշխատանք էներգիայի ցածր ծախսով։
| Բնութագրեր | |
| Ազդանշանային լամպով - ցուցիչով | Այո |
| Աղբյուրի շտրիխ կոդ | 2204221461468 |
| Աշխատանքային ջերմաստիճան | -45…40°C |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բարձրություն | 4.2 սմ |
| Բրենդը | IEK |
| Բևեռականություն | Որոշակի բևեռականություն |
| Էլեկտրական մաշվածակայունություն | ≥ 100000 ցիկլ |
| Լայնություն | 20.5 մմ |
| Խորություն | 27 մմ |
| Խորություն (մմ) | 27 մմ |
| Կառավարման լարման տեսակ | Փոփոխական (AC) |
| Կառավարման կամ փոխանջատման տեսակ | Մոնոկայուն |
| Կառավարման կոճի հզորությունը AC 12 Վ դեպքում | 1.4 ՎԱ |
| Կառավարման կոճի հզորությունը AC 230 Վ դեպքում | 1.7 ՎԱ |
| Կառավարման կոճի հզորությունը AC 24 Վ դեպքում | 1.6 ՎԱ |
| Կառավարման կոճի հզորությունը DC 12 Վ դեպքում | 0.9 Վտ |
| Կառավարման կոճի հզորությունը DC 24 Վ դեպքում | 1.0 Վտ |
| Կառավարման շղթայի սնուցման անվանական լարում Us AC 50 Հց | 230 Վ |
| Կառավարման շղթայի սնուցման անվանական լարում Us DC | - Վ |
| Կլիմայական կատարում | U2.1 |
| Կոճի սպառած հոսանքը AC 12 Վ դեպքում | 115.0 մԱ |
| Կոճի սպառած հոսանքը AC 230 Վ դեպքում | 7.5 մԱ |
| Կոճի սպառած հոսանքը AC 24 Վ դեպքում | 65.0 մԱ |
| Կոճի սպառած հոսանքը DC 12 Վ դեպքում | 75.0 մԱ |
| Կոճի սպառած հոսանքը DC 24 Վ դեպքում | 40.0 մԱ |
| Կոնտակտների անվանական աշխատանքային լարում AC | 230 Վ |
| Կոնտակտների անվանական աշխատանքային լարում DC | 24 Վ |
| Հանվող սեղմիչներով | Ոչ |
| Մեխանիկական մաշվածակայունություն | ≥ 10000000 ցիկլ |
| Մեկուսացման դիմադրություն | ≥ 100 մՕմ |
| Միացման միակցիչի տեսակ | PPM78/3 |
| մուտքագրման_հոդված | RRP20-3-05-220A-LED |
| Նորմալ բաց (НО) կոնտակտների քանակ | 3 |
| Նորմալ փակ (НЗ) կոնտակտների քանակ | 3 |
| Շահագործման ջերմաստիճան | -45...40 °C |
| Պաշտպանության աստիճան - IP | IP40 |
| Պաշտպանվածության Աստիճան (IP) | IP40 |
| Վարդակի հետ համալրված | Ոչ |
| Փոխանջատող կոնտակտների խմբերի քանակ | 3 |
| Փոխանջատող կոնտակտների տեսակ | Այլ |
| Փոխանջատող կոնտակտների քանակ | 3 |
| Փոխանջատվող կոնտակտներով | Ոչ |
