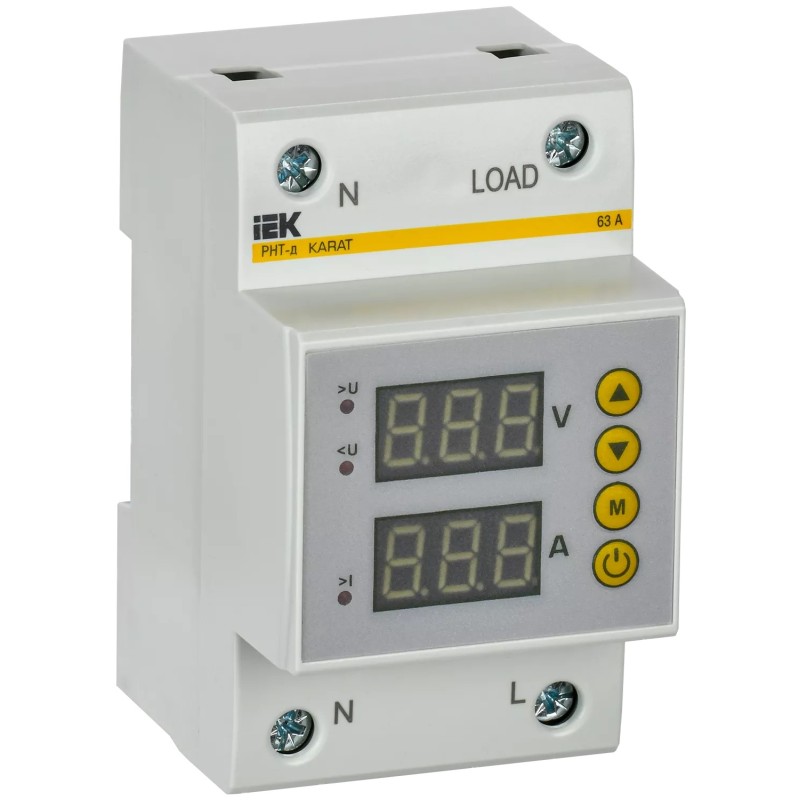

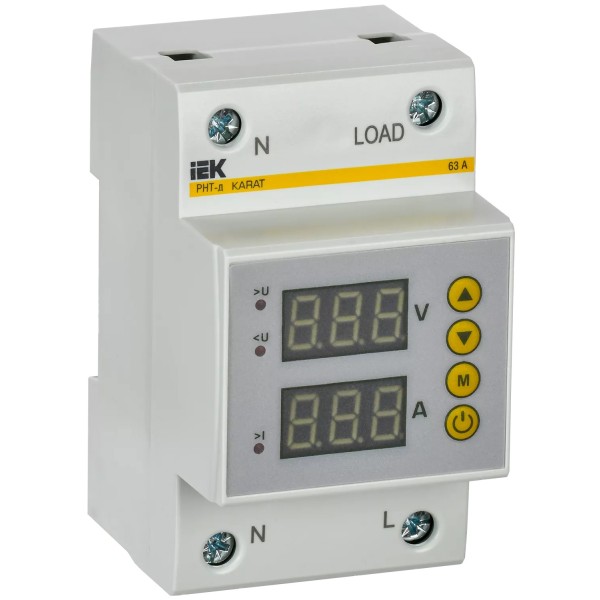

Տոկի և լարման ռելե թվային 63 A 54մմ 220 V 2 էկրան անջատման կոճակով PHT-d IEK
IEK PHT-d (IVC31-1-63) թվային ռելեն հսկում է միաֆազ ցանցի լարումը և հոսանքը։ Երկու էկրանն իրական ժամանակում ցույց են տալիս չափված արժեքները, իսկ անջատման կոճակով կարելի է ձեռքով անջատել բեռը։ Ռելեն ունի մեկ նորմալ բաց կոնտակտ՝ մինչև 63 Ա անվանական հոսանքով (AC-1)։ Այն աշխատում է 220 Վ, 50/60 Հց ցանցում, չափման սխալանքը 1% է։ Տեղադրվում է ստանդարտ 35 մմ DIN-ռելսի վրա և զբաղեցնում 54 մմ լայնություն։
Ռելեն նախատեսված է բնակարանների, մասնավոր տների, գրասենյակների և փոքր արտադրամասերի էլեկտրավահանակների համար։ Այն անջատում է բեռը, երբ լարումը դուրս է գալիս թույլատրելի սահմաններից։ Նվազագույն շեմը կարգավորվում է 120–210 Վ, առավելագույնը՝ 220–300 Վ միջակայքում։ Հոսանքի չափումը թույլ է տալիս վերահսկել նաև բեռնվածությունը։
Ռելեն պաշտպանում է կենցաղային տեխնիկան և սարքավորումները լարման տատանումներից։ Լարումը վերականգնվելուց հետո միացումը տեղի է ունենում կարգավորելի հապաղումով՝ 5-ից 600 վրկ, ինչը թույլ է տալիս խուսափել կրկնվող միացումներից անկայուն ցանցում։ Ռելեի աշխատանքը ցույց է տալիս կարմիր լուսադիոդը։
Ռելեն նախատեսված է բնակարանների, մասնավոր տների, գրասենյակների և փոքր արտադրամասերի էլեկտրավահանակների համար։ Այն անջատում է բեռը, երբ լարումը դուրս է գալիս թույլատրելի սահմաններից։ Նվազագույն շեմը կարգավորվում է 120–210 Վ, առավելագույնը՝ 220–300 Վ միջակայքում։ Հոսանքի չափումը թույլ է տալիս վերահսկել նաև բեռնվածությունը։
Ռելեն պաշտպանում է կենցաղային տեխնիկան և սարքավորումները լարման տատանումներից։ Լարումը վերականգնվելուց հետո միացումը տեղի է ունենում կարգավորելի հապաղումով՝ 5-ից 600 վրկ, ինչը թույլ է տալիս խուսափել կրկնվող միացումներից անկայուն ցանցում։ Ռելեի աշխատանքը ցույց է տալիս կարմիր լուսադիոդը։
| Բնութագրեր | |
| Աղբյուրի շտրիխ կոդ | 2204221486652 |
| Աղտոտվածության աստիճան | 3 |
| Աշխատանքային ջերմաստիճան | -20…55°C |
| Առավելագույն լարման հսկողություն DC-ի դեպքում | Ոչ |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բազմաջիղ մալուխի առավելագույն կտրվածք ծայրակալներով | 16 մմ² |
| Բարձրություն | 9 սմ |
| Բրենդը | IEK |
| Դիմային վահանակի IP պաշտպանության աստիճան | IP20 |
| Եռաֆազ առավելագույն լարման հսկողություն | Ոչ |
| Եռաֆազ լարման հիստերեզիսի ֆունկցիա | Ոչ |
| Եռաֆազ նվազագույն լարման հսկողություն | Ոչ |
| Էլեկտրական մաշվածակայունություն | 5000 ցիկլ |
| Ժամանակային հապաղում | 5...600 վ |
| Լայնություն | 54 մմ |
| Խորություն | 66 մմ |
| Խորություն (մմ) | 66 մմ |
| Կառավարման լարման տեսակ | Փոփոխական (AC) |
| Կառավարման շղթայի սնուցման անվանական լարում Us AC 50 Հց | 220 Վ |
| Կառավարման շղթայի սնուցման անվանական լարում Us AC 60 Հց | 220 Վ |
| Կառավարման շղթայի սնուցման անվանական լարում Us DC | - Վ |
| Կոնտակտային խմբերի անվանական հոսանք AC-1-ի դեպքում | 63 Ա |
| Կոնտակտային խմբի անվանական լարում | 220 Վ |
| Հանվող սեղմիչներով | Ոչ |
| Հիստերեզիս | 2 տոկոս |
| Հիստերեզիսի ֆունկցիա DC լարման համար | Ոչ |
| Մեխանիկական մաշվածակայունություն | 100000 ցիկլ |
| Միաջիղ մալուխի առավելագույն կտրվածք | 16 մմ² |
| Միացման առավելագույն հապաղում | 600 վ |
| Միացման նվազագույն հապաղում | 5.0 վ |
| Միաֆազ առավելագույն լարման հսկողություն | Այո |
| Միաֆազ լարման հիստերեզիսի ֆունկցիա | Այո |
| Միաֆազ նվազագույն լարման հսկողություն | Այո |
| Մոնտաժի տեսակ | DIN-ռելս (ստանդարտ) 35 մմ |
| մուտքագրման_հոդված | IVC31-1-63 |
| Նորմալ բաց (НО) կոնտակտների քանակ | 1 |
| Նվազագույն լարման հսկողություն DC-ի դեպքում | Ոչ |
| Շահագործման ջերմաստիճան | -20...+55 °C |
| Չափումների սխալանք | 1 % |
| Չափվող լարման միջակայք №1 | 120...210 Վ |
| Չափվող լարման միջակայք №2 | 220...300 Վ |
| Չափվող լարման տեսակ | Փոփոխական (AC) |
| Ռելեի գործարկման ցուցիչ | Կարմիր լուսադիոդ (R) |
| Սեղմակի IP պաշտպանության աստիճան | IP00 |
| Սնուցող լարման հաճախության միջակայք | 50/60 Հց |
| Վերանորոգելիություն | Ոչ |
| Տեղադրում | DIN-ռելս (ստանդարտ) 35 մմ |
