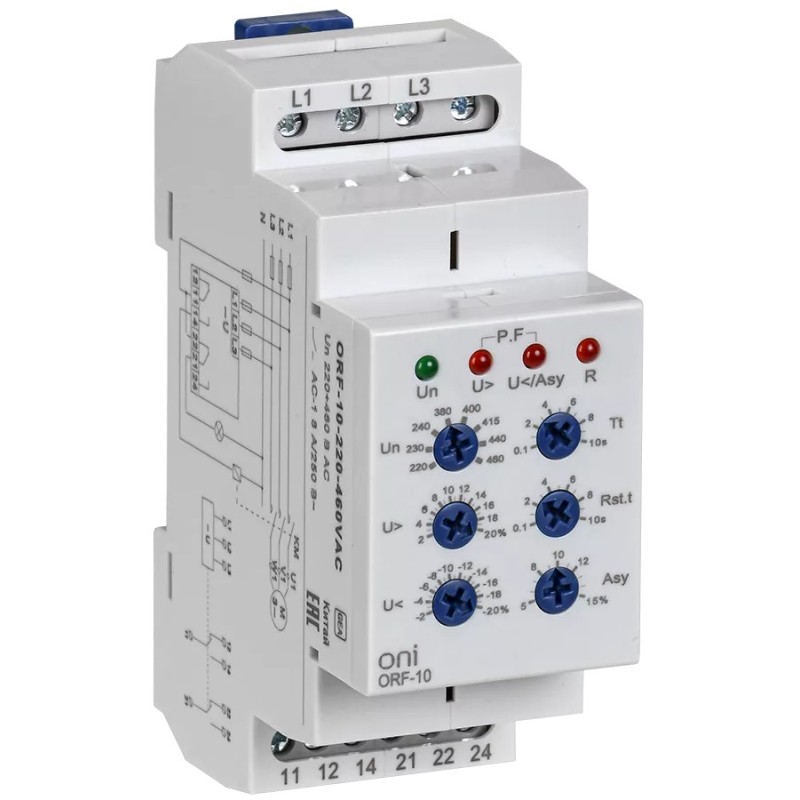

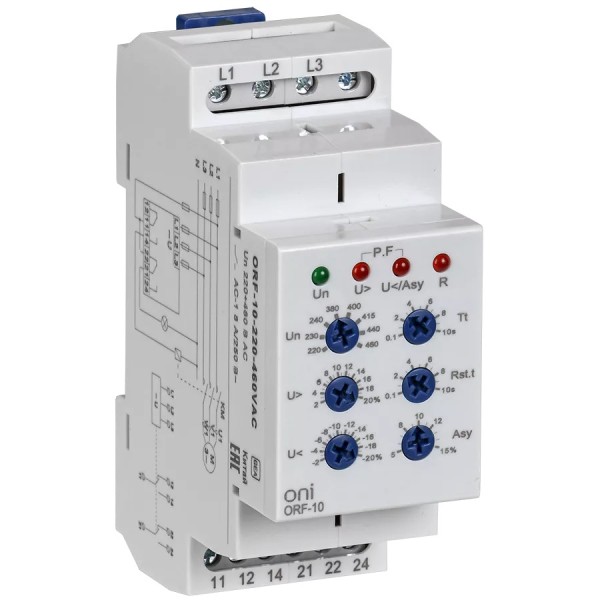

Ռելե ֆազ ORF-10 3 ֆազ 2 կոնտակտ 220-460V AC ONI IEK
IEK ORF-10 եռաֆազ ցանցի հսկման ռելեն նախատեսված է 220...460 Վ փոփոխական լարման ցանցերի պաշտպանության համար։ Այն հսկում է ֆազերի խզումը, հերթագայությունը, ասիմետրիան, ինչպես նաև լարման առավելագույն և նվազագույն արժեքները։ Ռելեն ունի 2 փոխանջատող կոնտակտ՝ 8 Ա անվանական հոսանքով (AC-1)։ Լարման շեղման շեմը կարգավորվում է 2...20 %, ասիմետրիայինը՝ 5...15 %, իսկ անջատման հապաղումը՝ 0...10 վ միջակայքում։
Ռելեն օգտագործվում է էլեկտրաշարժիչների, պոմպերի, կոմպրեսորների, օդափոխության համակարգերի և այլ եռաֆազ սարքավորումների պաշտպանության համար, որոնք զգայուն են ֆազի կորստի կամ սխալ հերթագայության նկատմամբ։ Այն տեղադրվում է 35 մմ ստանդարտ DIN-ռելսի վրա և զբաղեցնում է ընդամենը 36 մմ լայնություն։ Աշխատում է -20...+55 °C ջերմաստիճանում և կարող է տեղադրվել ցանկացած դիրքով։
Հիմնական առավելությունը վթարային իրավիճակներում բեռի ժամանակին անջատումն է, որը կանխում է սարքավորման վնասումը և թանկ վերանորոգումը։ Կանաչ (Un) և կարմիր (R) լուսադիոդային ցուցիչները ցույց են տալիս լարման առկայությունը և ռելեի գործարկումը, ինչը հեշտացնում է ցանցի վիճակի վերահսկումը։
Ռելեն օգտագործվում է էլեկտրաշարժիչների, պոմպերի, կոմպրեսորների, օդափոխության համակարգերի և այլ եռաֆազ սարքավորումների պաշտպանության համար, որոնք զգայուն են ֆազի կորստի կամ սխալ հերթագայության նկատմամբ։ Այն տեղադրվում է 35 մմ ստանդարտ DIN-ռելսի վրա և զբաղեցնում է ընդամենը 36 մմ լայնություն։ Աշխատում է -20...+55 °C ջերմաստիճանում և կարող է տեղադրվել ցանկացած դիրքով։
Հիմնական առավելությունը վթարային իրավիճակներում բեռի ժամանակին անջատումն է, որը կանխում է սարքավորման վնասումը և թանկ վերանորոգումը։ Կանաչ (Un) և կարմիր (R) լուսադիոդային ցուցիչները ցույց են տալիս լարման առկայությունը և ռելեի գործարկումը, ինչը հեշտացնում է ցանցի վիճակի վերահսկումը։
| Բնութագրեր | |
| Աղբյուրի շտրիխ կոդ | 4606056766783 |
| Աղտոտվածության աստիճան | 2 |
| Անջատման առավելագույն հապաղում | 10 վ |
| Անջատման նվազագույն հապաղում | 0 վ |
| Աշխատանքային դիրք | Ցանկացած |
| Աշխատանքային լարումների միջակայք | 176-552 Վ |
| Աշխատանքային ջերմաստիճան | -20…55°C |
| Առավելագույն լարման հսկողություն | Այո |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բարձրություն | 9 սմ |
| Բրենդը | IEK |
| Գերլարման կատեգորիա | 3 |
| Գործարկման ժամանակ | 0,1...10 վ |
| Դիմային վահանակի IP պաշտպանության աստիճան | IP40 |
| Էլեկտրական մաշվածակայունություն | 100000 ցիկլ |
| Լայնություն | 36 մմ |
| Լարման առկայության ցուցիչ | Կանաչ լուսադիոդ (Un) |
| Լարման ասիմետրիայի կարգաբերումների միջակայք | 5...15 տոկոս |
| Լարման կարգաբերումների միջակայք | 2...20 տոկոս |
| Լարման միջակայք | 176...552 Վ |
| Խորություն | 64 մմ |
| Խորություն (մմ) | 64 մմ |
| Կառավարման լարման տեսակ | Փոփոխական (AC) |
| Կառավարման շղթայի սնուցման անվանական լարում Us AC 50 Հց | 220...460 Վ |
| Կառավարման շղթայի սնուցման անվանական լարում Us DC | - Վ |
| Կոնտակտային խմբերի անվանական հոսանք AC-1-ի դեպքում | 8 Ա |
| Կոնտակտային խմբի անվանական լարում | 250 Վ / 24 Վ |
| Հիստերեզիս | 2 տոկոս |
| Մալուխի առավելագույն կտրվածք | 6 մմ² |
| Մեխանիկական մաշվածակայունություն | 10000000 ցիկլ |
| Միացման առավելագույն հապաղում | - վ |
| Միացման նվազագույն հապաղում | 0.5 վ |
| Մոնտաժի տեսակ | DIN-ռելս (ստանդարտ) 35 մմ |
| մուտքագրման_հոդված | ORF-10-220-460VAC |
| Մուտքային լարում | 220-460 Վ |
| Նորմալ բաց (НО) կոնտակտների քանակ | 2 |
| Նորմալ փակ (НЗ) կոնտակտների քանակ | 2 |
| Նվազագույն լարման հսկողություն | Այո |
| Շահագործման ջերմաստիճան | -20...55 °C |
| Չափումների սխալանք | 1 % |
| Չափվող լարման տեսակ | Փոփոխական (AC) |
| Ռելեի գործարկման ցուցիչ | Կարմիր լուսադիոդ (R) |
| Սեղմակի IP պաշտպանության աստիճան | IP20 |
| Սնուցման լարում | 220...460 Վ |
| Սնուցող լարման հաճախության միջակայք | 45...65 Հց |
| Վերանորոգելիություն | Ոչ |
| Տեղադրում | DIN-ռելս (ստանդարտ) 35 մմ |
| Փոխանջատող կոնտակտների քանակ | 2 |
| Ֆազերի խզման հսկողություն | Այո |
| Ֆազերի հերթագայության հսկողություն | Այո |
| Ֆազերի շեղման հսկողություն | Այո |
