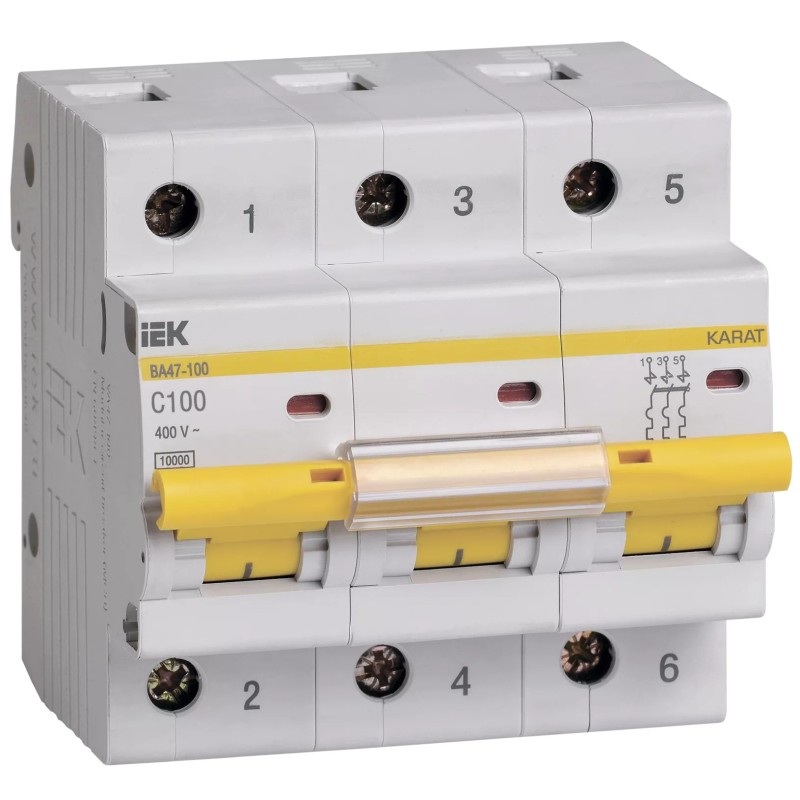

IEK ավտոմատ անջատիչ 3P C100 A (MVA40-3-100-C) եռաբևեռ մոդուլային սարք է՝ նախատեսված DIN-ռելսի (35x7.5 մմ) վրա տեղադրման համար։ Անվանական հոսանքը 100 Ա է, աշխատանքային լարումը՝ 400 Վ, գործարկման բնութագիծը՝ C։ Սարքն ունի ջերմային և էլեկտրամագնիսական ազատիչներ, որոնք պաշտպանում են շղթան գերբեռնվածությունից և կարճ միացումից։ Անջատման ունակությունը 10 կԱ է, իսկ լայնությունը՝ 4,5 մոդուլ։
Անջատիչը կիրառվում է արդյունաբերական և կենցաղային եռաֆազ ցանցերում՝ բաշխիչ վահանակներում, արտադրական տարածքներում, կոմերցիոն օբյեկտներում և բնակելի շենքերի ներմուծման գծերում։ C բնութագիծը հարմար է խառը բեռների համար, այդ թվում՝ չափավոր մեկնարկային հոսանքներով շարժիչների և լուսավորության համակարգերի։ Մալուխի առավելագույն կտրվածքը 35 մմ² է, պաշտպանության աստիճանը՝ IP20, ուստի սարքը նախատեսված է փակ վահանակներում տեղադրման համար։
10 կԱ անջատման ունակությունը և 3-րդ դասի հոսանքասահմանափակումը կարճ միացման դեպքում ապահովում են շղթայի արագ անջատում (մոտ 0,1 վ), ինչը նվազեցնում է մալուխների և սարքավորումների վնասման ռիսկը։ Հնարավոր է նաև լրացուցիչ սարքերով համալրում։
Անջատիչը կիրառվում է արդյունաբերական և կենցաղային եռաֆազ ցանցերում՝ բաշխիչ վահանակներում, արտադրական տարածքներում, կոմերցիոն օբյեկտներում և բնակելի շենքերի ներմուծման գծերում։ C բնութագիծը հարմար է խառը բեռների համար, այդ թվում՝ չափավոր մեկնարկային հոսանքներով շարժիչների և լուսավորության համակարգերի։ Մալուխի առավելագույն կտրվածքը 35 մմ² է, պաշտպանության աստիճանը՝ IP20, ուստի սարքը նախատեսված է փակ վահանակներում տեղադրման համար։
10 կԱ անջատման ունակությունը և 3-րդ դասի հոսանքասահմանափակումը կարճ միացման դեպքում ապահովում են շղթայի արագ անջատում (մոտ 0,1 վ), ինչը նվազեցնում է մալուխների և սարքավորումների վնասման ռիսկը։ Հնարավոր է նաև լրացուցիչ սարքերով համալրում։
| Բնութագրեր | |
| Ազատիչի գործարկման ժամանակը կարճ միացման գոտում tm | 0,1 վ |
| Ազատիչի կարգաբերման եղանակ | Ըստ տեսակի (A/B/C/D...) |
| Ազատիչի տեսակ | Ջերմային, էլեկտրամագնիսական |
| Ակնթարթային ազատիչի կարգաբերման եղանակ | Ըստ բազմապատիկության (Ki) |
| Աղբյուրի շտրիխ կոդ | 4606056025552 |
| Անջատման ունակություն | 10 կԱ |
| Անվանական անջատման ունակություն կարճ միացման դեպքում EN 60898, 2 | 10 կԱ |
| Անվանական անջատման ունակություն կարճ միացման դեպքում EN 60898, 4 | 10 կԱ |
| Անվանական աշխատանքային լարում | 400 Վ |
| Անվանական իմպուլսային դիմացկուն լարում | 6 կՎ |
| Անվանական հոսանք | 100 Ա |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բրենդը | IEK |
| Բևեռների ընդհանուր քանակ | 3 |
| Բևեռների քանակ | 3 |
| Գործարկման բնութագիծ - հոսանքի կոր | C |
| Դիֆերենցիալ ազատիչի առկայություն | Ոչ |
| Էլեկտրամագնիսական ազատիչի առկայություն | Այո |
| Էլեկտրոնային ազատիչի առկայություն | Ոչ |
| Էներգիայի կորուստներ | 45.0 Վտ |
| Լայնություն մոդուլային հեռավորությունների քանակով | 4,5 |
| Լարման տեսակ | Փոփոխական/հաստատուն (AC/DC) |
| Կիրառման ոլորտ | Արդյունաբերական և կենցաղային |
| Կլիմայական կատարում | UHL4 |
| Հաճախականություն | 50 Հց |
| Հաճախություն | 50 Հց |
| Հաստատուն հոսանքի անվանական լարում - DC | ≤ 60 Վ |
| Հնարավոր է լրացուցիչ համալրում | Այո |
| Հոսանքասահմանափակման դաս | 3 |
| Մոնտաժային խորություն - խորշի | 74,3 մմ |
| Մոնտաժային ռելսի տեսակ | 35x7.5 |
| Մոնտաժի տեսակ | DIN-ռելսի վրա |
| մուտքագրման_հոդված | MVA40-3-100-C |
| Մուտքային մալուխի առավելագույն կտրվածք | 35 մմ² |
| Նշանակություն | Արդյունաբերական և կենցաղային |
| Ուժային բևեռների քանակ | 3 |
| Պայթյունապաշտպանության առկայություն | Առանց պայթյունապաշտպանության |
| Պաշտպանության աստիճան - IP | IP20 |
| Պաշտպանված բևեռների քանակ | 3 |
| Պաշտպանվածության Աստիճան (IP) | IP20 |
| Ջերմային ազատիչի առկայություն | Այո |
| Տեղադրում | DIN-ռելսի վրա |
