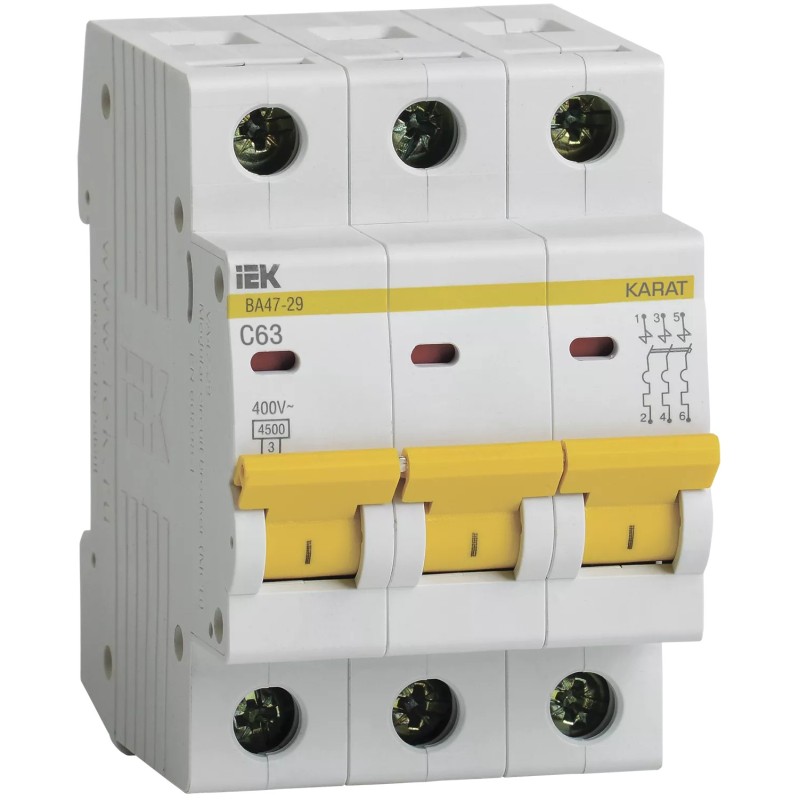

Ավտոմատ անջատիչ 3P C 63 A IEK
IEK MVA20-3-063-C եռաբևեռ (3P) ավտոմատ անջատիչը նախատեսված է էլեկտրական շղթաները գերբեռնվածությունից և կարճ միացումից պաշտպանելու համար։ Անվանական հոսանքը 63 Ա է, անվանական աշխատանքային լարումը՝ 400 Վ, գործարկման բնութագիծը՝ C։ Սարքն ունի ջերմային և էլեկտրամագնիսական ազատիչներ, անջատման ունակությունը 4.5 կԱ է, հոսանքասահմանափակման դասը՝ 3։ Մոնտաժվում է 35x7.5 մմ DIN-ռելսի վրա և զբաղեցնում է 3 մոդուլ։
Անջատիչը կիրառվում է ինչպես կենցաղային, այնպես էլ արդյունաբերական էլեկտրացանցերում՝ եռաֆազ ներմուծման, բաշխիչ վահանակների, ինչպես նաև շարժիչներով և այլ սարքավորումներով գծերի պաշտպանության համար։ Հարմար է չափավոր գործարկման հոսանքներ ունեցող բեռների համար։ Աշխատում է նաև հաստատուն հոսանքի շղթաներում՝ մինչև 48 Վ լարման դեպքում։ Տեղադրվում է փակ տարածքներում (IP20, UHL4 կատարում) և ընդունում է մինչև 25 մմ² կտրվածքով մալուխ։
Ջերմային և էլեկտրամագնիսական ազատիչների համակցությունը ապահովում է պաշտպանություն ինչպես երկարատև գերբեռնվածությունից, այնպես էլ կարճ միացումից. վերջինիս դեպքում անջատումը տեղի է ունենում 0,1 վ-ի ընթացքում։ Անհրաժեշտության դեպքում անջատիչը կարելի է համալրել լրացուցիչ սարքերով։
Անջատիչը կիրառվում է ինչպես կենցաղային, այնպես էլ արդյունաբերական էլեկտրացանցերում՝ եռաֆազ ներմուծման, բաշխիչ վահանակների, ինչպես նաև շարժիչներով և այլ սարքավորումներով գծերի պաշտպանության համար։ Հարմար է չափավոր գործարկման հոսանքներ ունեցող բեռների համար։ Աշխատում է նաև հաստատուն հոսանքի շղթաներում՝ մինչև 48 Վ լարման դեպքում։ Տեղադրվում է փակ տարածքներում (IP20, UHL4 կատարում) և ընդունում է մինչև 25 մմ² կտրվածքով մալուխ։
Ջերմային և էլեկտրամագնիսական ազատիչների համակցությունը ապահովում է պաշտպանություն ինչպես երկարատև գերբեռնվածությունից, այնպես էլ կարճ միացումից. վերջինիս դեպքում անջատումը տեղի է ունենում 0,1 վ-ի ընթացքում։ Անհրաժեշտության դեպքում անջատիչը կարելի է համալրել լրացուցիչ սարքերով։
| Բնութագրեր | |
| Ազատիչի գործարկման ժամանակը կարճ միացման գոտում tm | 0,1 վ |
| Ազատիչի տեսակ | Ջերմային, էլեկտրամագնիսական |
| Աղբյուրի շտրիխ կոդ | 4607055284148 |
| Անջատման ունակություն | 4.5 կԱ |
| Անվանական անջատման ունակություն կարճ միացման դեպքում EN 60898, 2 | 4,5 կԱ |
| Անվանական անջատման ունակություն կարճ միացման դեպքում EN 60898, 4 | 4,5 կԱ |
| Անվանական աշխատանքային լարում | 400 Վ |
| Անվանական իմպուլսային դիմացկուն լարում | 4 կՎ |
| Անվանական հոսանք | 63 Ա |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բրենդը | IEK |
| Բևեռների ընդհանուր քանակ | 3 |
| Բևեռների քանակ | 3 |
| Գործարկման բնութագիծ - հոսանքի կոր | C |
| Դիֆերենցիալ ազատիչի առկայություն | Ոչ |
| Էլեկտրամագնիսական ազատիչի առկայություն | Այո |
| Էլեկտրոնային ազատիչի առկայություն | Ոչ |
| Էներգիայի կորուստներ | 39.0 Վտ |
| Լայնություն մոդուլային հեռավորությունների քանակով | 3 |
| Լարման տեսակ | Փոփոխական/հաստատուն (AC/DC) |
| Կիրառման ոլորտ | Արդյունաբերական և կենցաղային |
| Կլիմայական կատարում | UHL4 |
| Հաճախականություն | 50 Հց |
| Հաճախություն | 50 Հց |
| Հաստատուն հոսանքի անվանական լարում - DC | ≤ 48 Վ |
| Հարմար է շարժիչի պաշտպանիչ անջատիչի համար | Այո |
| Հնարավոր է լրացուցիչ համալրում | Այո |
| Հոսանքասահմանափակման դաս | 3 |
| Մոնտաժային խորություն - խորշի | 73,6 մմ |
| Մոնտաժային ռելսի տեսակ | 35x7.5 |
| Մոնտաժի տեսակ | DIN-ռելսի վրա |
| մուտքագրման_հոդված | MVA20-3-063-C |
| Մուտքային մալուխի առավելագույն կտրվածք | 25 մմ² |
| Նշանակություն | Արդյունաբերական և կենցաղային |
| Ուժային բևեռների քանակ | 3 |
| Պայթյունապաշտպանության առկայություն | Առանց պայթյունապաշտպանության |
| Պաշտպանության աստիճան - IP | IP20 |
| Պաշտպանված բևեռների քանակ | 3 |
| Պաշտպանվածության Աստիճան (IP) | IP20 |
| Ջերմային ազատիչի առկայություն | Այո |
| Տեղադրում | DIN-ռելսի վրա |
