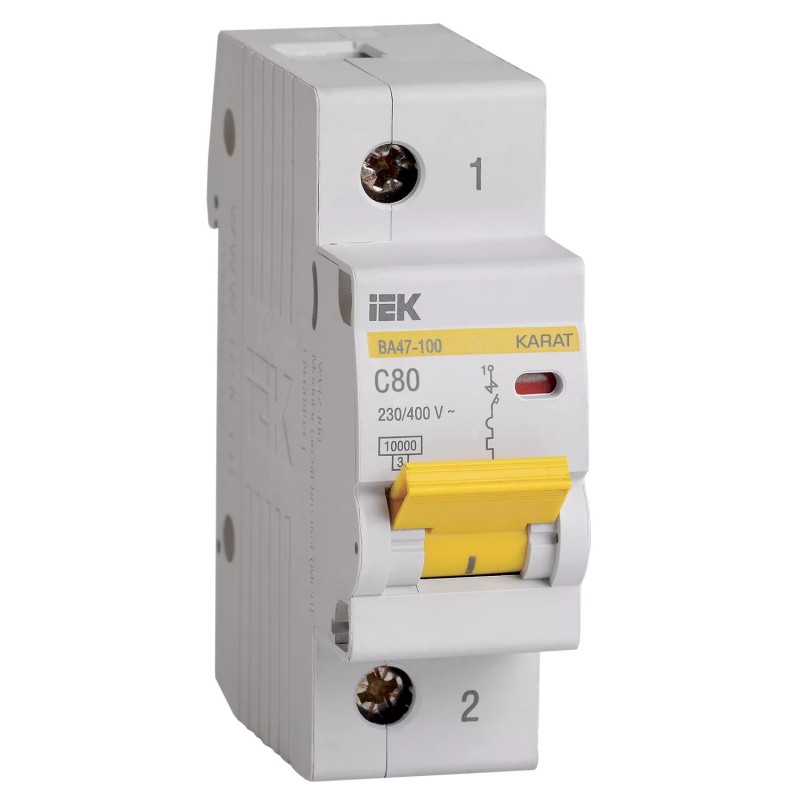

IEK MVA40-1-080-C-ն 80 Ա անվանական հոսանքով միաբևեռ (1P) ավտոմատ անջատիչ է՝ C տեսակի գործարկման բնութագծով։ Ունի ջերմային և էլեկտրամագնիսական ազատիչներ, որոնք պաշտպանում են գիծը գերբեռնումից և կարճ միացումից։ Անջատման ունակությունը 10 կԱ է (EN 60898, 230/400 Վ), անվանական աշխատանքային լարումը՝ 400 Վ, իսկ հաստատուն հոսանքի ցանցերում կիրառելի է մինչև 60 Վ լարման դեպքում։
Անջատիչը տեղադրվում է 35x7.5 մմ DIN-ռելսի վրա և զբաղեցնում է 1,5 մոդուլ։ Հարմար է բնակարանների, տների, գրասենյակների և արտադրական օբյեկտների էլեկտրական վահանակների համար, մասնավորապես՝ մեծ հզորությամբ սպառիչներ սնուցող գծերի կամ ներմուծման պաշտպանության համար։ C կորը նախատեսված է չափավոր մեկնարկային հոսանքներ ունեցող բեռների համար, օրինակ՝ էլեկտրաշարժիչներ և լուսավորության խմբեր։ Սեղմակներն ընդունում են մինչև 35 մմ² կտրվածքով մալուխ։
Սարքը կարելի է համալրել լրացուցիչ սարքավորումներով, ինչը թույլ է տալիս ընդլայնել վահանակի գործառույթները առանց անջատիչը փոխարինելու։ Պաշտպանության աստիճանը IP20 է, կլիմայական կատարումը՝ UHL4, ինչը համապատասխանում է փակ, ջեռուցվող տարածքներում շահագործմանը։
Անջատիչը տեղադրվում է 35x7.5 մմ DIN-ռելսի վրա և զբաղեցնում է 1,5 մոդուլ։ Հարմար է բնակարանների, տների, գրասենյակների և արտադրական օբյեկտների էլեկտրական վահանակների համար, մասնավորապես՝ մեծ հզորությամբ սպառիչներ սնուցող գծերի կամ ներմուծման պաշտպանության համար։ C կորը նախատեսված է չափավոր մեկնարկային հոսանքներ ունեցող բեռների համար, օրինակ՝ էլեկտրաշարժիչներ և լուսավորության խմբեր։ Սեղմակներն ընդունում են մինչև 35 մմ² կտրվածքով մալուխ։
Սարքը կարելի է համալրել լրացուցիչ սարքավորումներով, ինչը թույլ է տալիս ընդլայնել վահանակի գործառույթները առանց անջատիչը փոխարինելու։ Պաշտպանության աստիճանը IP20 է, կլիմայական կատարումը՝ UHL4, ինչը համապատասխանում է փակ, ջեռուցվող տարածքներում շահագործմանը։
| Բնութագրեր | |
| Ազատիչի գործարկման ժամանակը կարճ միացման գոտում tm | 0,1 վ |
| Ազատիչի կարգաբերման եղանակ | Ըստ տեսակի (A/B/C/D...) |
| Ազատիչի տեսակ | Ջերմային, էլեկտրամագնիսական |
| Ակնթարթային ազատիչի կարգաբերման եղանակ | Ըստ բազմապատիկության (Ki) |
| Աղբյուրի շտրիխ կոդ | 4606056024920 |
| Անջատման ունակություն | 10 կԱ |
| Անվանական անջատման ունակություն կարճ միացման դեպքում EN 60898, 2 | 10 կԱ |
| Անվանական անջատման ունակություն կարճ միացման դեպքում EN 60898, 4 | 10 կԱ |
| Անվանական աշխատանքային լարում | 400 Վ |
| Անվանական իմպուլսային դիմացկուն լարում | 6 կՎ |
| Անվանական հոսանք | 80 Ա |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բրենդը | IEK |
| Բևեռների ընդհանուր քանակ | 1 |
| Բևեռների քանակ | 1 |
| Գործարկման բնութագիծ - հոսանքի կոր | C |
| Դիֆերենցիալ ազատիչի առկայություն | Ոչ |
| Էլեկտրամագնիսական ազատիչի առկայություն | Այո |
| Էլեկտրոնային ազատիչի առկայություն | Ոչ |
| Էներգիայի կորուստներ | 15.0 Վտ |
| Լայնություն մոդուլային հեռավորությունների քանակով | 1,5 |
| Լարման տեսակ | Փոփոխական/հաստատուն (AC/DC) |
| Կիրառման ոլորտ | Արդյունաբերական և կենցաղային |
| Կլիմայական կատարում | UHL4 |
| Հաճախականություն | 50 Հց |
| Հաճախություն | 50 Հց |
| Հաստատուն հոսանքի անվանական լարում - DC | ≤ 60 Վ |
| Հնարավոր է լրացուցիչ համալրում | Այո |
| Հոսանքասահմանափակման դաս | 3 |
| Մոնտաժային խորություն - խորշի | 74,3 մմ |
| Մոնտաժային ռելսի տեսակ | 35x7.5 |
| Մոնտաժի տեսակ | DIN-ռելսի վրա |
| մուտքագրման_հոդված | MVA40-1-080-C |
| Մուտքային մալուխի առավելագույն կտրվածք | 35 մմ² |
| Նշանակություն | Արդյունաբերական և կենցաղային |
| Ուժային բևեռների քանակ | 1 |
| Պայթյունապաշտպանության առկայություն | Առանց պայթյունապաշտպանության |
| Պաշտպանության աստիճան - IP | IP20 |
| Պաշտպանված բևեռների քանակ | 1 |
| Պաշտպանվածության Աստիճան (IP) | IP20 |
| Ջերմային ազատիչի առկայություն | Այո |
| Տեղադրում | DIN-ռելսի վրա |
