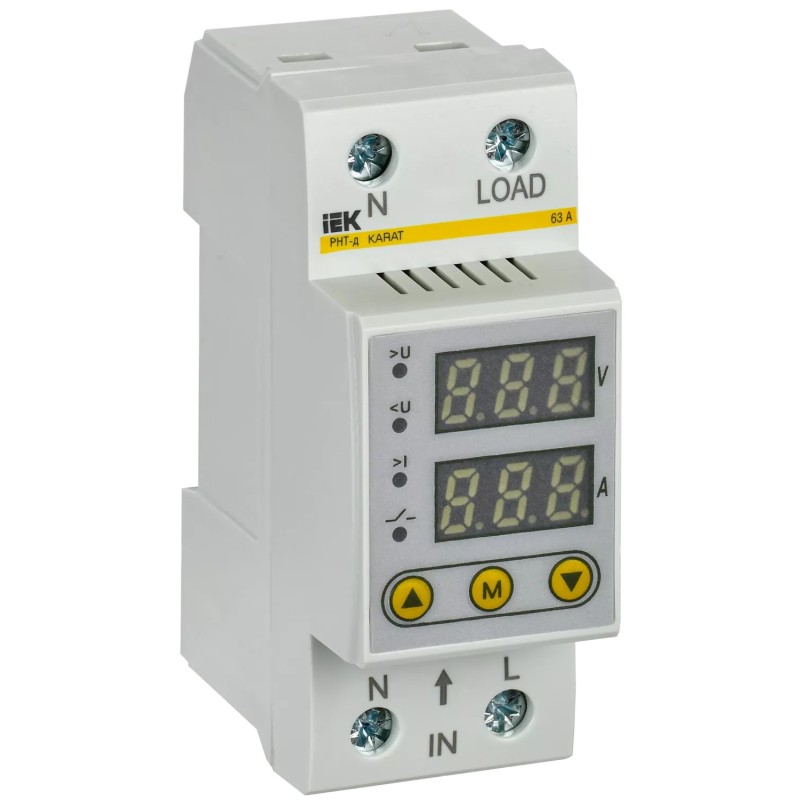

IEK IVC21-1-63 թվային ռելեն հսկում է միաֆազ ցանցի լարումը և հոսանքը, անվանական հոսանքը 63 Ա է (AC-1)։ Երկու էկրանն ընթացիկ արժեքները ցույց են տալիս իրական ժամանակում։ Ռելեն անջատում է բեռը, երբ լարումը դուրս է գալիս սահմանված միջակայքից (նվազագույնը՝ 140…210 Վ, առավելագույնը՝ 220…280 Վ)։ Չափման սխալանքը 2 % է, հիստերեզիսը՝ 2 %։ Այն տեղադրվում է 35 մմ DIN-ռելսի վրա և զբաղեցնում է 37 մմ լայնություն։
Ռելեն հարմար է բնակարանների, առանձնատների, ամառանոցների և փոքր գրասենյակների էլեկտրական վահանակների համար։ Այն պաշտպանում է կենցաղային տեխնիկան, պոմպերը, սառնարանները և այլ սարքերը լարման անկումներից ու թռիչքներից։ Աշխատում է -20…+55 °C ջերմաստիճանում և միացվում է մինչև 16 մմ² կտրվածքով մալուխներով։
Լարումը վերականգնվելուց հետո ռելեն բեռը նորից միացնում է ավտոմատ։ Միացման հապաղումը կարգավորվում է 5-ից 600 վայրկյանի միջակայքում։ Դա թույլ է տալիս խուսափել ցանցի անկայուն վիճակում սարքերի կրկնակի միացումից։ Կանաչ և կարմիր լուսադիոդները ցույց են տալիս լարման առկայությունը և ռելեի աշխատանքի վիճակը։
Ռելեն հարմար է բնակարանների, առանձնատների, ամառանոցների և փոքր գրասենյակների էլեկտրական վահանակների համար։ Այն պաշտպանում է կենցաղային տեխնիկան, պոմպերը, սառնարանները և այլ սարքերը լարման անկումներից ու թռիչքներից։ Աշխատում է -20…+55 °C ջերմաստիճանում և միացվում է մինչև 16 մմ² կտրվածքով մալուխներով։
Լարումը վերականգնվելուց հետո ռելեն բեռը նորից միացնում է ավտոմատ։ Միացման հապաղումը կարգավորվում է 5-ից 600 վայրկյանի միջակայքում։ Դա թույլ է տալիս խուսափել ցանցի անկայուն վիճակում սարքերի կրկնակի միացումից։ Կանաչ և կարմիր լուսադիոդները ցույց են տալիս լարման առկայությունը և ռելեի աշխատանքի վիճակը։
| Բնութագրեր | |
| Աղբյուրի շտրիխ կոդ | 4606056804218 |
| Աղտոտվածության աստիճան | 3 |
| Աշխատանքային ջերմաստիճան | -20…55°C |
| Առավելագույն լարման հսկողություն DC-ի դեպքում | Ոչ |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բազմաջիղ մալուխի առավելագույն կտրվածք ծայրակալներով | 16 մմ² |
| Բարձրություն | 9 սմ |
| Բրենդը | IEK |
| Դիմային վահանակի IP պաշտպանության աստիճան | IP20 |
| Եռաֆազ առավելագույն լարման հսկողություն | Ոչ |
| Եռաֆազ լարման հիստերեզիսի ֆունկցիա | Ոչ |
| Եռաֆազ նվազագույն լարման հսկողություն | Ոչ |
| Էլեկտրական մաշվածակայունություն | 5000 ցիկլ |
| Ժամանակային հապաղում | 5...600 վ |
| Լայնություն | 37 մմ |
| Լարման առկայության ցուցիչ | Կանաչ լուսադիոդ (Un) |
| Խորություն | 66 մմ |
| Խորություն (մմ) | 66 մմ |
| Կառավարման լարման տեսակ | Փոփոխական (AC) |
| Կառավարման շղթայի սնուցման անվանական լարում Us AC 50 Հց | 220 Վ |
| Կառավարման շղթայի սնուցման անվանական լարում Us AC 60 Հց | 220 Վ |
| Կառավարման շղթայի սնուցման անվանական լարում Us DC | - Վ |
| Կոնտակտային խմբերի անվանական հոսանք AC-1-ի դեպքում | 63 Ա |
| Կոնտակտային խմբի անվանական լարում | 220 Վ |
| Հանվող սեղմիչներով | Ոչ |
| Հիստերեզիս | 2 տոկոս |
| Հիստերեզիսի ֆունկցիա DC լարման համար | Ոչ |
| Մեխանիկական մաշվածակայունություն | 100000 ցիկլ |
| Միաջիղ մալուխի առավելագույն կտրվածք | 16 մմ² |
| Միացման առավելագույն հապաղում | 600 վ |
| Միացման նվազագույն հապաղում | 5.0 վ |
| Միաֆազ առավելագույն լարման հսկողություն | Այո |
| Միաֆազ լարման հիստերեզիսի ֆունկցիա | Այո |
| Միաֆազ նվազագույն լարման հսկողություն | Այո |
| Մոնտաժի տեսակ | DIN-ռելս (ստանդարտ) 35 մմ |
| մուտքագրման_հոդված | IVC21-1-63 |
| Նորմալ բաց (НО) կոնտակտների քանակ | 1 |
| Նվազագույն լարման հսկողություն DC-ի դեպքում | Ոչ |
| Շահագործման ջերմաստիճան | -20...+55 °C |
| Չափումների սխալանք | 2 % |
| Չափվող լարման միջակայք №1 | 140...210 Վ |
| Չափվող լարման միջակայք №2 | 220...280 Վ |
| Չափվող լարման տեսակ | Փոփոխական (AC) |
| Ռելեի գործարկման ցուցիչ | Կարմիր լուսադիոդ (R) |
| Սեղմակի IP պաշտպանության աստիճան | IP00 |
| Սնուցող լարման հաճախության միջակայք | 50/60 Հց |
| Վերանորոգելիություն | Ոչ |
| Տեղադրում | DIN-ռելս (ստանդարտ) 35 մմ |
