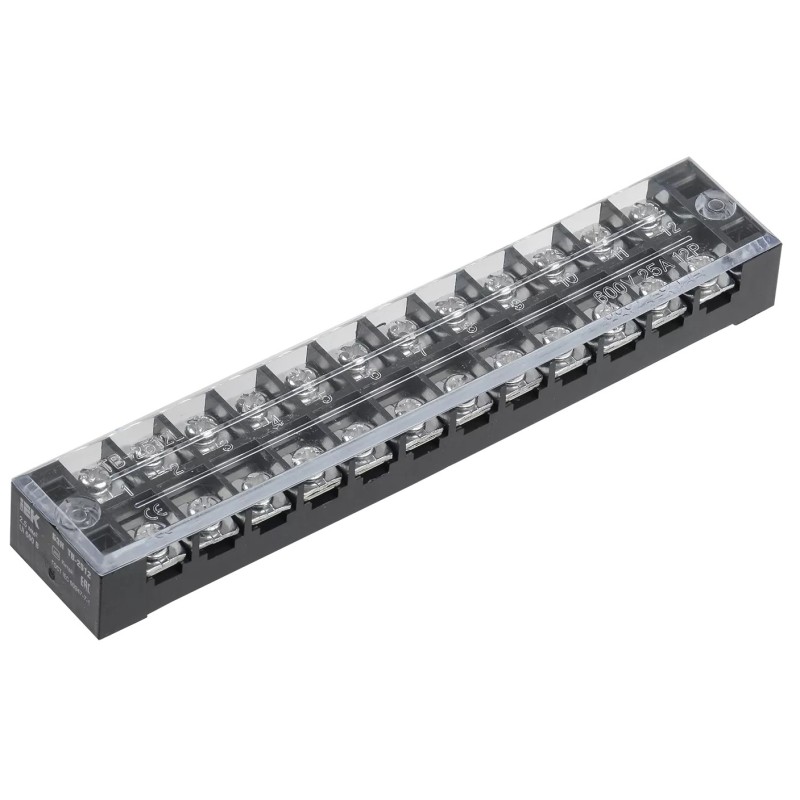

Տերմինալ կափարիչով սև 12 տեղ 2,5 մմ 25A TB-2512 IEK
IEK TB-2512 տերմինալային բլոկը (արտիկուլ՝ YZN41-12-002-K02) 12 բևեռանի սև կլեմնային շարք է՝ կափարիչով։ Այն նախատեսված է մինչև 25 Ա անվանական հոսանքի և 2,5 մմ² կտրվածքով հաղորդալարերի համար։ Միացումը պտուտակային է, յուրաքանչյուր բևեռում կա 2 սեղմակ։ Իրանը պատրաստված է ABS-պլաստիկից, իսկ հոսանքատար մասերը՝ պողպատից։ Չափսերն են 163 × 30 × 19 մմ։
Բլոկն օգտագործվում է էլեկտրական վահաններում, սարքավորումների ներսում և եռաֆազ տեղակայանքներում հաղորդալարերը միացնելու ու ճյուղավորելու համար։ Համատեղելի է 1–2,5 մմ² կտրվածքով ինչպես միաջիղ կոշտ, այնպես էլ բազմաջիղ ճկուն հաղորդալարերի հետ։ Ամրացվում է անմիջապես հիմքին՝ M4 պտուտակներով։ Մեկուսացման անվանական լարումը 660 Վ է, իսկ աշխատանքային ջերմաստիճանը՝ −40°C-ից մինչև +50°C։
Կափարիչը ծածկում է միացման կետերը և նվազեցնում հոսանքատար մասերին պատահական հպման վտանգը։ Իրանի նյութն այրումը չի տարածում (UL94 դաս V1), ինչը բարձրացնում է տեղակայանքի անվտանգությունը։
Բլոկն օգտագործվում է էլեկտրական վահաններում, սարքավորումների ներսում և եռաֆազ տեղակայանքներում հաղորդալարերը միացնելու ու ճյուղավորելու համար։ Համատեղելի է 1–2,5 մմ² կտրվածքով ինչպես միաջիղ կոշտ, այնպես էլ բազմաջիղ ճկուն հաղորդալարերի հետ։ Ամրացվում է անմիջապես հիմքին՝ M4 պտուտակներով։ Մեկուսացման անվանական լարումը 660 Վ է, իսկ աշխատանքային ջերմաստիճանը՝ −40°C-ից մինչև +50°C։
Կափարիչը ծածկում է միացման կետերը և նվազեցնում հոսանքատար մասերին պատահական հպման վտանգը։ Իրանի նյութն այրումը չի տարածում (UL94 դաս V1), ինչը բարձրացնում է տեղակայանքի անվտանգությունը։
| Բնութագրեր | |
| Աղբյուրի շտրիխ կոդ | 2204221486454 |
| Աղտոտվածության աստիճան | 3 |
| Ամրացման պտուտակ | M4 |
| Անվանական իմպուլսային դիմացկուն լարում | 8 կՎ |
| Անվանական հաճախություն | 50 Հց |
| Անվանական հոսանք | 25 Ա |
| Անվանական հոսանք In | 25 Ա |
| Աշխատանքային ջերմաստիճան | -40°C…+50°C |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բազմաջիղ ճկուն հաղորդալարի կտրվածք | 1...2,5 մմ² |
| Բարձրություն | 1.9 սմ |
| Բջջի լայնություն կամ չափ | 3.0 սմ |
| Բրենդը | IEK |
| Բևեռների քանակ | 12 |
| Գույն | Սև |
| Երկարություն | 16.3 սմ |
| Էլեկտրական միացման տեսակ 1 | Հեղույսային միացում |
| Էլեկտրական միացման տեսակ 2 | Պտուտակային միացում |
| Իրանի մեկուսացման նյութ | Այլ |
| Իրանի նյութ | ABS-պլաստիկ |
| Լայնություն | 30 մմ |
| Կլիմայական կատարում | UHL3 |
| Հաղորդաձողի կտրվածք | 9.5 մմ² |
| Հաղորդչի առավելագույն լայնական կտրվածք | 2,5 մմ² |
| Հաճախականություն | 50 Հց |
| Հաստատուն հոսանքի անվանական աշխատանքային լարում Ue | ≤ 440 Վ |
| Հնարավոր է օգտագործել PEN ֆունկցիայով | Ոչ |
| Հոսանքատար մասի նյութ | Պողպատ |
| Մեկուսացման անվանական լարում Ui | 660 Վ |
| Մեկուսիչ նյութի չայրվողության դաս UL94 | V1 |
| Միաջիղ կոշտ հաղորդալարի կտրվածք | 1...2,5 մմ² |
| Միացման անվանական ունակություն | 1...2.5 մ² |
| Միացման տեղ | Կողքից (լայնական) |
| Միացվող հաղորդաձողերի առավելագույն կտրվածք | 9x4 մմ² |
| Մոդել կամ կատարում | Եռաֆազ տեղակայանք |
| Մոնտաժի տեսակ | Անմիջական տեղադրում |
| մուտքագրման_հոդված | YZN41-12-002-K02 |
| Պահանջվում է ծայրային մեկուսիչ թիթեղ | Ոչ |
| Պաշտպանության աստիճան - IP | IP00 |
| Պաշտպանվածության Աստիճան (IP) | IP00 |
| Սեղմակային զույգերի քանակ | 12 |
| Սեղմիչ սեղմակների քանակ 1 բևեռի վրա | 2 |
| Սեղմիչի նյութ | Պողպատ |
| Վերանորոգելիություն | Ոչ |
| Տարածում է այրումը | Ոչ |
| Տեղադրում | Անմիջական տեղադրում |
| Փոփոխական հոսանքի անվանական աշխատանքային լարում Ue | ≤ 660 Վ |
| Օդի հարաբերական խոնավություն | ≤ 90% |
