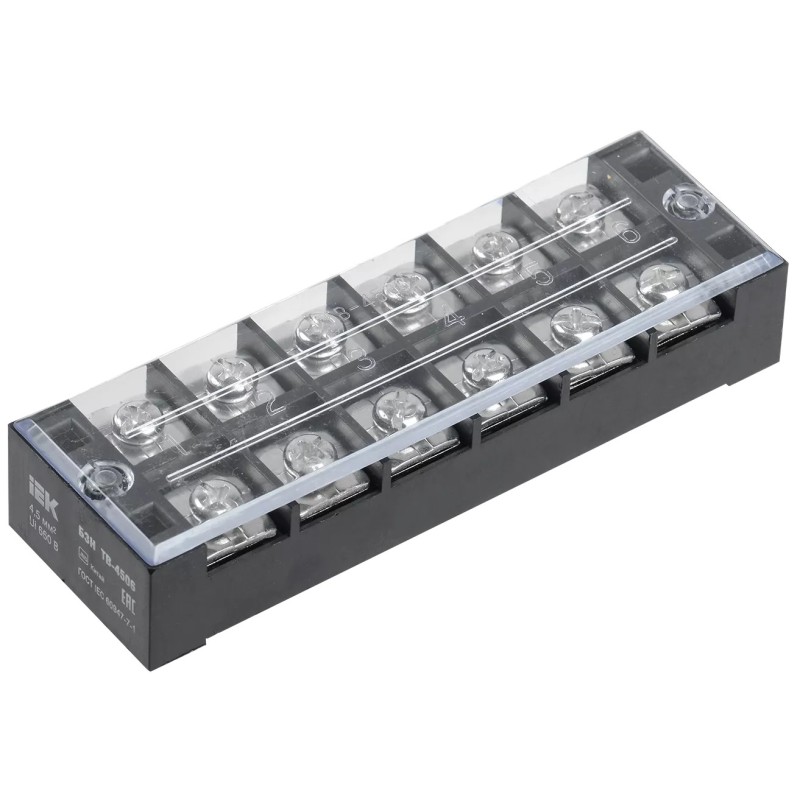

IEK TB-2506 (YZN41-06-002-K02) սև գույնի 6 տեղանոց տերմինալային բլոկ է՝ կափարիչով, նախատեսված մինչև 2,5 մմ² կտրվածքով հաղորդալարերի միացման համար։ Անվանական հոսանքը 25 Ա է, փոփոխական հոսանքի աշխատանքային լարումը՝ մինչև 660 Վ։ Յուրաքանչյուր բևեռ ունի 2 սեղմակ, միացումը պտուտակային է (M4)՝ պողպատե սեղմիչներով։ Իրանը պատրաստված է ABS-պլաստիկից, չի տարածում այրումը (UL94 V1), չափսերը՝ 91×30×19 մմ։
Տերմինալը հարմար է էլեկտրական վահանակներում, բաշխիչ տուփերում և սարքավորումներում միաջիղ կոշտ կամ բազմաջիղ ճկուն հաղորդալարերի (1…2,5 մմ²) միացման ու ճյուղավորման համար, այդ թվում՝ եռաֆազ տեղակայանքներում։ Տեղադրվում է անմիջապես մակերեսին, աշխատում է -40°C-ից մինչև +50°C ջերմաստիճանում և մինչև 90% հարաբերական խոնավության պայմաններում (UHL3, IP00)։ PEN ֆունկցիայով օգտագործման համար նախատեսված չէ։
Կափարիչը ծածկում է հոսանքատար մասերը և նվազեցնում պատահական հպման վտանգը, իսկ պտուտակային սեղմակները ապահովում են հաղորդալարերի հուսալի ամրացում։
Տերմինալը հարմար է էլեկտրական վահանակներում, բաշխիչ տուփերում և սարքավորումներում միաջիղ կոշտ կամ բազմաջիղ ճկուն հաղորդալարերի (1…2,5 մմ²) միացման ու ճյուղավորման համար, այդ թվում՝ եռաֆազ տեղակայանքներում։ Տեղադրվում է անմիջապես մակերեսին, աշխատում է -40°C-ից մինչև +50°C ջերմաստիճանում և մինչև 90% հարաբերական խոնավության պայմաններում (UHL3, IP00)։ PEN ֆունկցիայով օգտագործման համար նախատեսված չէ։
Կափարիչը ծածկում է հոսանքատար մասերը և նվազեցնում պատահական հպման վտանգը, իսկ պտուտակային սեղմակները ապահովում են հաղորդալարերի հուսալի ամրացում։
| Բնութագրեր | |
| Աղբյուրի շտրիխ կոդ | 2204221486478 |
| Աղտոտվածության աստիճան | 3 |
| Ամրացման պտուտակ | M4 |
| Անվանական իմպուլսային դիմացկուն լարում | 8 կՎ |
| Անվանական հաճախություն | 50 Հց |
| Անվանական հոսանք | 25 Ա |
| Անվանական հոսանք In | 25 Ա |
| Աշխատանքային ջերմաստիճան | -40°C…+50°C |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բազմաջիղ ճկուն հաղորդալարի կտրվածք | 1...2,5 մմ² |
| Բարձրություն | 1.9 սմ |
| Բջջի լայնություն կամ չափ | 3.0 սմ |
| Բրենդը | IEK |
| Բևեռների քանակ | 6 |
| Գույն | Սև |
| Երկարություն | 91 մմ |
| Էլեկտրական միացման տեսակ 1 | Հեղույսային միացում |
| Էլեկտրական միացման տեսակ 2 | Պտուտակային միացում |
| Իրանի մեկուսացման նյութ | Այլ |
| Իրանի նյութ | ABS-պլաստիկ |
| Լայնություն | 30 մմ |
| Կլիմայական կատարում | UHL3 |
| Հաղորդաձողի կտրվածք | 9.5 մմ² |
| Հաղորդչի առավելագույն լայնական կտրվածք | 2,5 մմ² |
| Հաճախականություն | 50 Հց |
| Հաստատուն հոսանքի անվանական աշխատանքային լարում Ue | ≤ 440 Վ |
| Հնարավոր է օգտագործել PEN ֆունկցիայով | Ոչ |
| Հոսանքատար մասի նյութ | Պողպատ |
| Մեկուսացման անվանական լարում Ui | 660 Վ |
| Մեկուսիչ նյութի չայրվողության դաս UL94 | V1 |
| Միաջիղ կոշտ հաղորդալարի կտրվածք | 1...2,5 մմ² |
| Միացման անվանական ունակություն | 1...2.5 մ² |
| Միացման տեղ | Կողքից (լայնական) |
| Միացվող հաղորդաձողերի առավելագույն կտրվածք | 9x4 մմ² |
| Մոդել կամ կատարում | Եռաֆազ տեղակայանք |
| Մոնտաժի տեսակ | Անմիջական տեղադրում |
| մուտքագրման_հոդված | YZN41-06-002-K02 |
| Պահանջվում է ծայրային մեկուսիչ թիթեղ | Ոչ |
| Պաշտպանության աստիճան - IP | IP00 |
| Պաշտպանվածության Աստիճան (IP) | IP00 |
| Սեղմակային զույգերի քանակ | 6 |
| Սեղմիչ սեղմակների քանակ 1 բևեռի վրա | 2 |
| Սեղմիչի նյութ | Պողպատ |
| Վերանորոգելիություն | Ոչ |
| Տարածում է այրումը | Ոչ |
| Տեղադրում | Անմիջական տեղադրում |
| Փոփոխական հոսանքի անվանական աշխատանքային լարում Ue | ≤ 660 Վ |
| Օդի հարաբերական խոնավություն | ≤ 90% |
