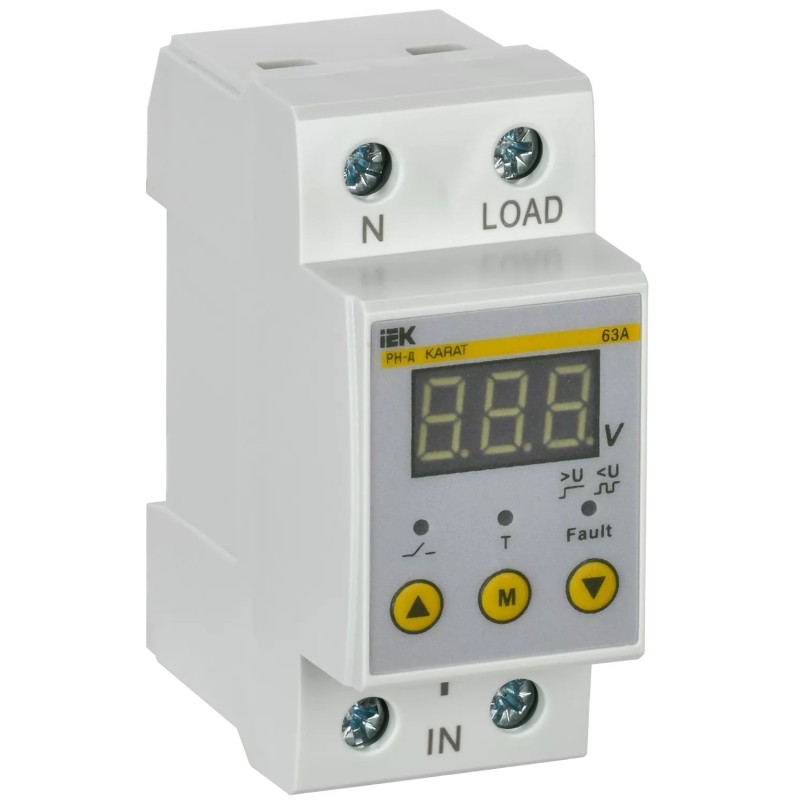

IEK IVR21-1-63 թվային լարման ռելեն նախատեսված է միաֆազ 220 Վ ցանցում լարման հսկողության համար։ Սարքը վերահսկում է ինչպես նվազագույն, այնպես էլ առավելագույն լարումը (կարգավորվող միջակայքներ՝ 140…210 Վ և 220…280 Վ) և անջատում է բեռը, երբ լարումը դուրս է գալիս սահմանված արժեքներից։ Կոնտակտային խմբի անվանական հոսանքը 63 Ա է (AC-1), չափման սխալանքը՝ 1 %։ Էկրանը ցույց է տալիս ընթացիկ լարումը, իսկ կանաչ և կարմիր լուսադիոդները ցույց են տալիս լարման առկայությունը և ռելեի գործարկումը։
Ռելեն տեղադրվում է ստանդարտ 35 մմ DIN-ռելսի վրա և զբաղեցնում է 36 մմ լայնություն, ուստի հարմար է բնակարանային, տնային և փոքր գրասենյակային էլեկտրավահանակների համար։ Այն օգտագործվում է կենցաղային տեխնիկան, սառնարանները, կաթսաները, պոմպերը և այլ սարքավորումները լարման թռիչքներից և անկումներից պաշտպանելու համար։ Սեղմակները ընդունում են մինչև 16 մմ² կտրվածքով միաջիղ և բազմաջիղ (ծայրակալներով) մալուխներ, իսկ աշխատանքային ջերմաստիճանը -20…+55 °C է։
Կարևոր առավելությունն այն է, որ վերամիացման հապաղումը կարգավորվում է 5-ից 600 վայրկյանի սահմաններում։ Լարումը վերականգնվելուց հետո սարքավորումը նորից միանում է ոչ անմիջապես, այլ սահմանված ժամանակից հետո, ինչը հատկապես կարևոր է կոմպրեսորով սարքերի համար։ 2 % հիստերեզիսը կանխում է հաճախակի միացում-անջատումները սահմանային լարման դեպքում։
Ռելեն տեղադրվում է ստանդարտ 35 մմ DIN-ռելսի վրա և զբաղեցնում է 36 մմ լայնություն, ուստի հարմար է բնակարանային, տնային և փոքր գրասենյակային էլեկտրավահանակների համար։ Այն օգտագործվում է կենցաղային տեխնիկան, սառնարանները, կաթսաները, պոմպերը և այլ սարքավորումները լարման թռիչքներից և անկումներից պաշտպանելու համար։ Սեղմակները ընդունում են մինչև 16 մմ² կտրվածքով միաջիղ և բազմաջիղ (ծայրակալներով) մալուխներ, իսկ աշխատանքային ջերմաստիճանը -20…+55 °C է։
Կարևոր առավելությունն այն է, որ վերամիացման հապաղումը կարգավորվում է 5-ից 600 վայրկյանի սահմաններում։ Լարումը վերականգնվելուց հետո սարքավորումը նորից միանում է ոչ անմիջապես, այլ սահմանված ժամանակից հետո, ինչը հատկապես կարևոր է կոմպրեսորով սարքերի համար։ 2 % հիստերեզիսը կանխում է հաճախակի միացում-անջատումները սահմանային լարման դեպքում։
| Բնութագրեր | |
| Աղբյուրի շտրիխ կոդ | 4606056785555 |
| Աղտոտվածության աստիճան | 3 |
| Աշխատանքային ջերմաստիճան | -20…55°C |
| Առավելագույն լարման հսկողություն DC-ի դեպքում | Ոչ |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բազմաջիղ մալուխի առավելագույն կտրվածք ծայրակալներով | 16 մմ² |
| Բարձրություն | 8 սմ |
| Բրենդը | IEK |
| Դիմային վահանակի IP պաշտպանության աստիճան | IP20 |
| Եռաֆազ առավելագույն լարման հսկողություն | Ոչ |
| Եռաֆազ լարման հիստերեզիսի ֆունկցիա | Ոչ |
| Եռաֆազ նվազագույն լարման հսկողություն | Ոչ |
| Էլեկտրական մաշվածակայունություն | 5000 ցիկլ |
| Ժամանակային հապաղում | 5...600 վ |
| Լայնություն | 36 մմ |
| Լարման առկայության ցուցիչ | Կանաչ լուսադիոդ (Un) |
| Խորություն | 66 մմ |
| Խորություն (մմ) | 66 մմ |
| Կառավարման լարման տեսակ | Փոփոխական (AC) |
| Կառավարման շղթայի սնուցման անվանական լարում Us AC 50 Հց | 220 Վ |
| Կառավարման շղթայի սնուցման անվանական լարում Us AC 60 Հց | 220 Վ |
| Կառավարման շղթայի սնուցման անվանական լարում Us DC | - Վ |
| Կոնտակտային խմբերի անվանական հոսանք AC-1-ի դեպքում | 63 Ա |
| Կոնտակտային խմբի անվանական լարում | 220 Վ |
| Հանվող սեղմիչներով | Ոչ |
| Հիստերեզիս | 2 տոկոս |
| Հիստերեզիսի ֆունկցիա DC լարման համար | Ոչ |
| Մեխանիկական մաշվածակայունություն | 100000 ցիկլ |
| Միաջիղ մալուխի առավելագույն կտրվածք | 16 մմ² |
| Միացման առավելագույն հապաղում | 600 վ |
| Միացման նվազագույն հապաղում | 5.0 վ |
| Միաֆազ առավելագույն լարման հսկողություն | Այո |
| Միաֆազ լարման հիստերեզիսի ֆունկցիա | Այո |
| Միաֆազ նվազագույն լարման հսկողություն | Այո |
| Մոնտաժի տեսակ | DIN-ռելս (ստանդարտ) 35 մմ |
| մուտքագրման_հոդված | IVR21-1-63 |
| Նորմալ բաց (НО) կոնտակտների քանակ | 1 |
| Նվազագույն լարման հսկողություն DC-ի դեպքում | Ոչ |
| Շահագործման ջերմաստիճան | -20...+55 °C |
| Չափումների սխալանք | 1 % |
| Չափվող լարման միջակայք №1 | 140...210 Վ |
| Չափվող լարման միջակայք №2 | 220...280 Վ |
| Չափվող լարման տեսակ | Փոփոխական (AC) |
| Ռելեի գործարկման ցուցիչ | Կարմիր լուսադիոդ (R) |
| Սեղմակի IP պաշտպանության աստիճան | IP00 |
| Սնուցող լարման հաճախության միջակայք | 50/60 Հց |
| Վերանորոգելիություն | Ոչ |
| Տեղադրում | DIN-ռելս (ստանդարտ) 35 մմ |
