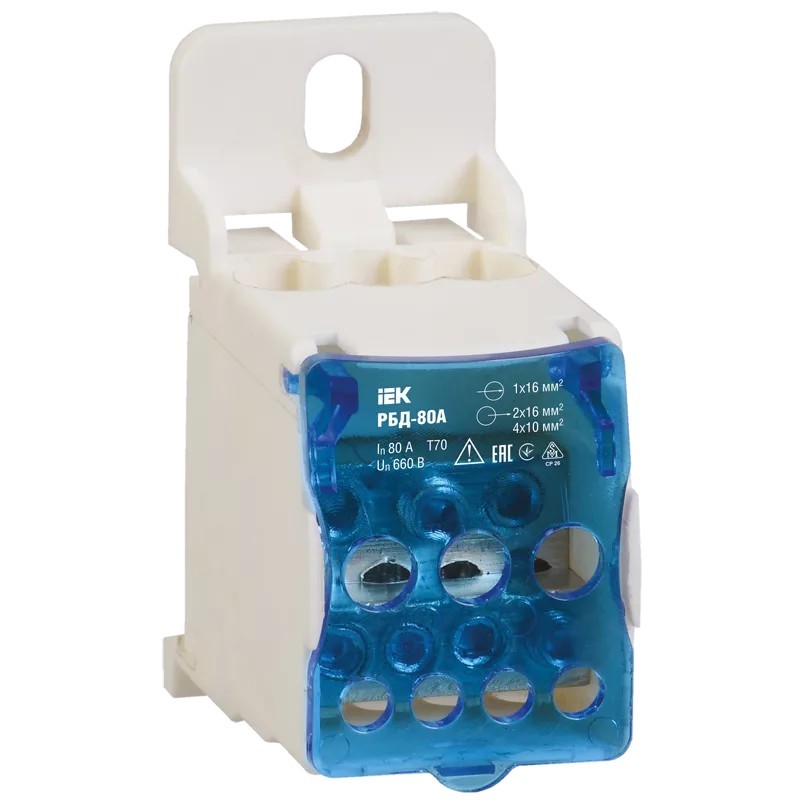

IEK RBD-80 մոդելը մեկուսիչ իրանով միաբևեռ բաշխիչ տերմինալ է՝ նախատեսված մինչև 80Ա հոսանքի համար։ Մուտքին միացվում է մեկ 16 մմ² հաղորդիչ, իսկ ելքում կա 6 միացման տեղ՝ 2 հատ 16 մմ² և 4 հատ 10 մմ² կտրվածքով հաղորդիչների համար։ Կոնտակտները պատրաստված են արույրից և ամրացվում են պտուտակով։ Իրանը պլաստիկ է, պաշտպանության աստիճանը՝ IP20, չափսերը՝ 29 × 66 × 46,5 մմ։
Տերմինալն օգտագործվում է էլեկտրական վահանակներում մեկ մուտքային գիծը մի քանի ելքային շղթաների բաշխելու համար, օրինակ՝ ավտոմատ անջատիչների կամ այլ սարքավորումների սնուցման համար։ Այն տեղադրվում է DIN-ռելսի վրա կամ ամրացվում պտուտակով, ուստի հարմար է և՛ բնակելի, և՛ կոմերցիոն օբյեկտների համար։ Աշխատում է -40…+70 °C ջերմաստիճանում և 50 Հց հաճախականությամբ ցանցերում։
Մեկուսիչ իրանը նվազեցնում է հոսանքատար մասերին պատահական հպման վտանգը, իսկ բոլոր միացումները մեկ կոմպակտ մոդուլում հավաքված լինելը դյուրացնում է վահանակի մոնտաժը։ Սարքը դիմանում է մինչև 22 կԱ իմպուլսային հոսանքի (Ipk) և 3,0 կԱ կարճատև հոսանքի (Icw)։
Տերմինալն օգտագործվում է էլեկտրական վահանակներում մեկ մուտքային գիծը մի քանի ելքային շղթաների բաշխելու համար, օրինակ՝ ավտոմատ անջատիչների կամ այլ սարքավորումների սնուցման համար։ Այն տեղադրվում է DIN-ռելսի վրա կամ ամրացվում պտուտակով, ուստի հարմար է և՛ բնակելի, և՛ կոմերցիոն օբյեկտների համար։ Աշխատում է -40…+70 °C ջերմաստիճանում և 50 Հց հաճախականությամբ ցանցերում։
Մեկուսիչ իրանը նվազեցնում է հոսանքատար մասերին պատահական հպման վտանգը, իսկ բոլոր միացումները մեկ կոմպակտ մոդուլում հավաքված լինելը դյուրացնում է վահանակի մոնտաժը։ Սարքը դիմանում է մինչև 22 կԱ իմպուլսային հոսանքի (Ipk) և 3,0 կԱ կարճատև հոսանքի (Icw)։
| Բնութագրեր | |
| 10 մմ² միացումների քանակ | 4 |
| 16 մմ² միացումների քանակ | 3 մմ² |
| Աղբյուրի շտրիխ կոդ | 4606056356564 |
| Անվանական դիմացկուն իմպուլսային հոսանք Ipk | 22 կԱ |
| Անվտանգ միացում | Այո |
| Աշխատանքային ջերմաստիճան | -40…70°C |
| Առավելագույն միջին քառակուսային կարճատև հոսանք Icw | 3.0 կԱ |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բարձրություն | 6.6 սմ |
| Բրենդը | IEK |
| Բևեռների քանակ | 1 |
| Ելքի միացվող հաղորդիչների կտրվածք | 2×16 մմ²; 4×10 մմ² |
| Իրանի նյութ | Պլաստիկ |
| Լայնություն | 29.0 մմ |
| Խորություն | 46.5 մմ |
| Խորություն (մմ) | 46.5 մմ |
| Կոնտակտի նյութ | Արույր |
| Հաճախականություն | 50 Հց |
| Հաճախություն | 50 Հց |
| Միացման տեսակ կամ եղանակ | Պտուտակ |
| Միացումների ընդհանուր քանակ | 7 |
| Մոնտաժի տեսակ | DIN-ռելս / պտուտակ |
| մուտքագրման_հոդված | RBD-80 |
| Մուտքի միացվող հաղորդիչների կտրվածք | 1x16 մմ² |
| Շահագործման ջերմաստիճան | -40...+70 °C |
| Պաշտպանության աստիճան - IP | IP20 |
| Պաշտպանվածության Աստիճան (IP) | IP20 |
| Տեղադրում | DIN-ռելս / պտուտակ |
