Տերմինալ 2շ․ դին-քանոն 6-50 մմ մոխր.-կապ. KVS IEK

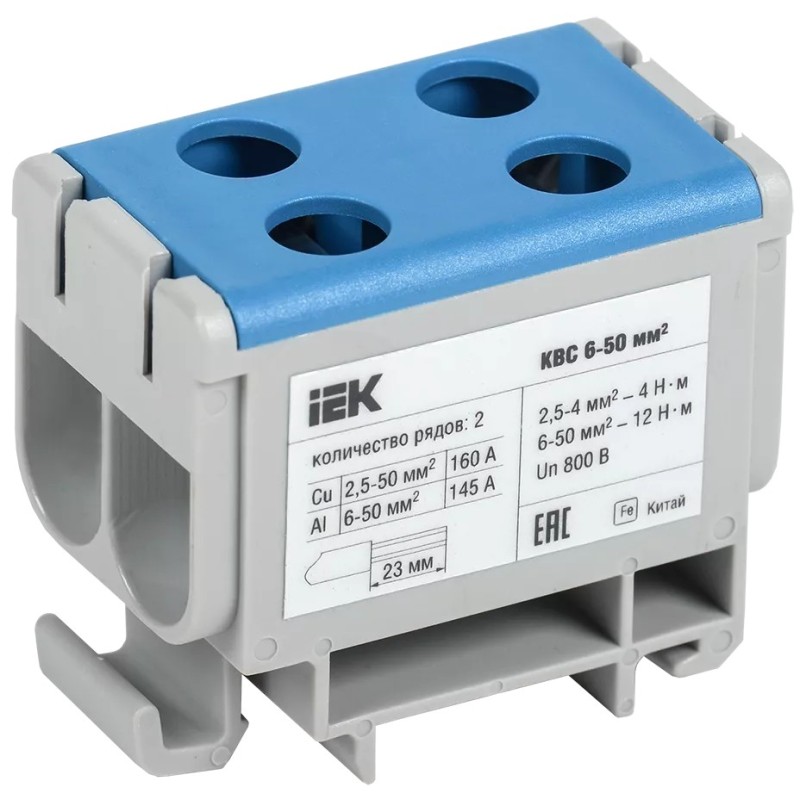

IEK KVS 2-բևեռ տերմինալը (YZN13-050-K07) նախատեսված է 35 մմ ստանդարտ DIN-ռելսի վրա մոնտաժելու համար։ Յուրաքանչյուր բևեռ ունի 4 պտուտակային սեղմակ։ Տերմինալը միացնում է պղնձե (2,5–50 մմ²) և ալյումինե (6–50 մմ²) հաղորդալարեր, ինչպես միաջիղ կոշտ, այնպես էլ բազմաջիղ ճկուն։ Անվանական հոսանքը պղնձի համար 160 Ա է, ալյումինի համար՝ 145 Ա, իսկ մեկուսացման անվանական լարումը՝ 800 Վ։
Տերմինալը կիրառվում է էլեկտրական վահանակներում և բաշխիչ տուփերում՝ մի մուտքային գիծը մի քանի ելքային գծերի բաժանելու համար, այդ թվում եռաֆազ տեղակայանքներում։ Այն հարմար է բնակելի, գրասենյակային և արտադրական օբյեկտների համար։ Աշխատանքային ջերմաստիճանը -40°C-ից +85°C է (կլիմայական կատարում՝ UHL3)։ Պաշտպանության աստիճանը IP20 է, ուստի տերմինալը պետք է տեղադրել փակ վահանակի ներսում։ Չի նախատեսված PEN ֆունկցիայով օգտագործման համար։
Իրանը պատրաստված է պոլիամիդից, որը չի տարածում այրումը (UL94 դաս՝ V0)։ Կողային միացումը և ծայրային մեկուսիչ թիթեղի կարիք չունենալը պարզեցնում են մոնտաժը։ Խորհուրդ տրվող ձգման մոմենտն է 4 Նմ՝ 2,5–4 մմ² կտրվածքի համար և 12 Նմ՝ 6–50 մմ² կտրվածքի համար։ Չափսերն են 51 × 30 × 43 մմ։
Տերմինալը կիրառվում է էլեկտրական վահանակներում և բաշխիչ տուփերում՝ մի մուտքային գիծը մի քանի ելքային գծերի բաժանելու համար, այդ թվում եռաֆազ տեղակայանքներում։ Այն հարմար է բնակելի, գրասենյակային և արտադրական օբյեկտների համար։ Աշխատանքային ջերմաստիճանը -40°C-ից +85°C է (կլիմայական կատարում՝ UHL3)։ Պաշտպանության աստիճանը IP20 է, ուստի տերմինալը պետք է տեղադրել փակ վահանակի ներսում։ Չի նախատեսված PEN ֆունկցիայով օգտագործման համար։
Իրանը պատրաստված է պոլիամիդից, որը չի տարածում այրումը (UL94 դաս՝ V0)։ Կողային միացումը և ծայրային մեկուսիչ թիթեղի կարիք չունենալը պարզեցնում են մոնտաժը։ Խորհուրդ տրվող ձգման մոմենտն է 4 Նմ՝ 2,5–4 մմ² կտրվածքի համար և 12 Նմ՝ 6–50 մմ² կտրվածքի համար։ Չափսերն են 51 × 30 × 43 մմ։
| Բնութագրեր | |
| Աղբյուրի շտրիխ կոդ | 2204221486386 |
| Անվանական հաճախություն | 50 Հց |
| Անվանական հոսանք | Cu: 160 Ա / Al: 145 Ա |
| Անվանական հոսանք In | Cu: 160 Ա / Al: 145 Ա |
| Աշխատանքային ջերմաստիճան | -40°C…+85°C |
| Առավելագույն աշխատանքային լարում Ue | 800 Վ |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բազմաջիղ ճկուն հաղորդալարի կտրվածք | 2,5...50 մմ² |
| Բարձրություն | 4.3 սմ |
| Բջջի լայնություն կամ չափ | 3.0 սմ |
| Բրենդը | IEK |
| Բևեռների քանակ | 2 |
| Գույն | Կապույտ/երկնագույն |
| Երկարություն | 51 մմ |
| Էլեկտրական միացման տեսակ 1 | Պտուտակային միացում |
| Էլեկտրական միացման տեսակ 2 | Պտուտակային միացում |
| Իրանի մեկուսացման նյութ | Պոլիամիդ |
| Իրանի նյութ | Պոլիամիդ |
| Լայնություն | 30 մմ |
| Կլիմայական կատարում | UHL3 |
| Հաղորդչի առավելագույն լայնական կտրվածք | 50 մմ² |
| Հաճախականություն | 50 Հց |
| Հաստատուն հոսանքի անվանական աշխատանքային լարում Ue | ≤ 800 Վ |
| Հնարավոր է օգտագործել PEN ֆունկցիայով | Ոչ |
| Հոսանքատար մասի նյութ | Ալյումին |
| Ձգման մոմենտ Նմ հաղորդչի կտրվածքի դեպքում | 4 (2,5...4) / 12 (6...50) մմ² |
| Մեկուսացման անվանական լարում Ui | 800 Վ |
| Մեկուսիչ նյութի չայրվողության դաս UL94 | V0 |
| Միաջիղ կոշտ հաղորդալարի կտրվածք | 2,5...50 մմ² |
| Միացման անվանական ունակություն | Cu: 2.5...50 / Al: 6...50 մ² |
| Միացման տեղ | Կողքից (լայնական) |
| Մոդել կամ կատարում | Եռաֆազ տեղակայանք |
| Մոնտաժի տեսակ | DIN-ռելս (ստանդարտ) 35 մմ |
| մուտքագրման_հոդված | YZN13-050-K07 |
| Նվազագույն կտրվածք | 2.5 մմ |
| Պահանջվում է ծայրային մեկուսիչ թիթեղ | Ոչ |
| Պաշտպանության աստիճան - IP | IP20 |
| Պաշտպանվածության Աստիճան (IP) | IP20 |
| Սեղմիչ սեղմակների քանակ 1 բևեռի վրա | 4 |
| Սեղմիչի նյութ | Ալյումին |
| Վերանորոգելիություն | Ոչ |
| Տարածում է այրումը | Ոչ |
| Տեղադրում | DIN-ռելս (ստանդարտ) 35 մմ |
| Փոփոխական հոսանքի անվանական աշխատանքային լարում Ue | ≤ 800 Վ |
| Քանակը հավաքածուում | 8 հատ |
| Օդի հարաբերական խոնավություն | > 75% |
