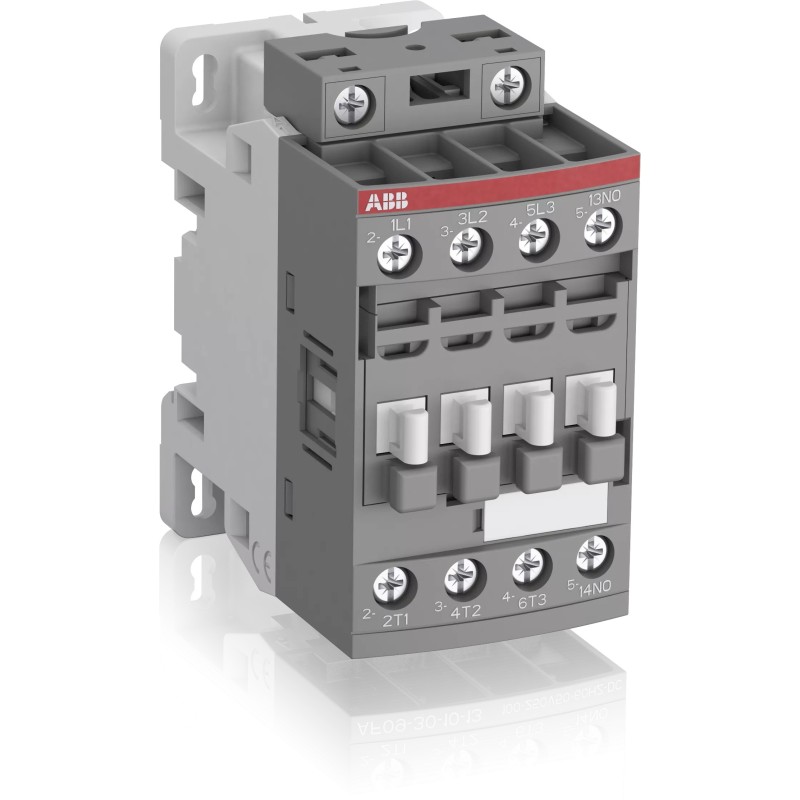

Կոնտակտոր ABB AF09-30-10-13, 3P, 9 A (AC-3), 4 կՎտ 400 Վ-ում, կծիկ 100-250 V AC/DC
12000֏
Առանց ԱԱՀ 10000֏
AF09-30-10-13-ը եռաբևեռ՝ 690 V IEC կամ 600 UL կոնտակտոր է՝ 1 ներկառուցված օժանդակ կոնտակտով և պտուտակային միացումներով, որը կառավարում է մինչև 4 կՎտ / 400 V AC (AC-3) կամ 5 hp / 480 V UL շարժիչներ և մինչև 25 A (AC-1) կամ 25 A UL անջատիչ էլեկտրական շղթաներ՝ ընդհանուր օգտագործման համար: AF տեխնոլոգիայի շնորհիվ կոնտակտորն ունի կառավարման լարման լայն տիրույթ (100-250 V 50/60 Հց և DC), կառավարելով կառավարման լարման մեծ տատանումները, նվազեցնելով վահանակի էներգիայի սպառումը և ապահովելով անկայուն ցանցերում անկայուն աշխատանք: Ավելին, ներկառուցված է լարման անկումային պաշտպանություն, որն առաջարկում է կոմպակտ լուծում: AF կոնտակտորներն ունեն բլոկային տիպի դիզայն, կարող են հեշտությամբ ընդլայնվել լրացուցիչ օժանդակ կոնտակտային բլոկներով և լրացուցիչ լայն տեսականիով պարագաներով:
| Բնութագրեր | |
| AC-1 հոսանք (Ie) | (690 V) 40 °C 25 A; (690 V) 60 °C 25 A; (690 V) 70 °C 22 Ա |
| AC-3 հոսանք (Ie) | (415 V) 60 °C 9 A; (440 V) 60 °C 9 A; (500 V) 60 °C 9,5 Ա; (690 V) 60 °C 7 A; (380 / 400 V) 60 °C 9 |
| Աղբյուրի շտրիխ կոդ | 2100000012237 |
| Ամրացման մոմենտ | Օժանդակ շղթա՝ 1.2 Ն·մ; Կառավարման շղթա՝ 1.2 Ն·մ; Գլխավոր շղթա՝ 1.5 Ն·մ |
| Աշխատանքային ջերմաստիճան | Ջերմային ելքային/ելքային ռելեով -25...60 °C; Առանց ջերմային ելքային/ելքային ռելեի -40...70 °C; Պ |
| Աշխատանքային ջերմաստիճանների միջակայք | Ջերմային ելքային/ելքային ռելեով -25...60 °C; Առանց ջերմային ելքային/ելքային ռելեի -40...70 °C; Պ |
| Առավելագույն կոտրման հզորություն | cos phi=0.45 440 Վ 250 Ա լարման դեպքում; 690 Վ 106 Ա լարման դեպքում |
| ԱՏԳ կոդ | 8536 |
| Արտադրանքի անվանում | Բլոկային կոնտակտոր |
| Արտադրման երկիր | Հնդկաստան / Ֆրանսիա |
| Արտադրող երկիր | Հնդկաստան / Ֆրանսիա |
| Բարձրություն | 8.6 սմ |
| Բարձրություն, մմ | 86 մմ |
| Բրենդը | ABB |
| Լայնություն | 4.5 սմ |
| Լայնություն, մմ | 45 մմ |
| Խորություն (մմ) | 77 մմ |
| Խորություն, մմ | 77 մմ |
| Ծագման Երկիր | Հնդկաստան / Ֆրանսիա |
| Կծիկի լարում (Uc) | 50 Հց 100 ... 250 Վ; 60 Հց 100 ... 250 Վ; Մշտական հոսանքի շահագործում 100 ... 250 Վ |
| Հիմնական կոնտակտներ՝ Ոչ | 3 |
| Շրջակա միջավայրի ջերմաստիճան | Ջերմային ելքային/ելքային ռելեով -25 ... 60 °C; Առանց ջերմային ելքային/ելքային ռելեի -40 ... 70 °C; Պահպանում -60 ... +80 °C |
| սեղմակի տեսակ | Պտուտակային տերմինալներ |
| Սյուների քանակը | 3P |
| Ստանդարտ | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No 60335-2-40 LZG |
| Ստանդարտներ | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No 60335-2-40 LZG |
| Օժանդակ կոնտակտներ՝ Ոչ | 1 |
