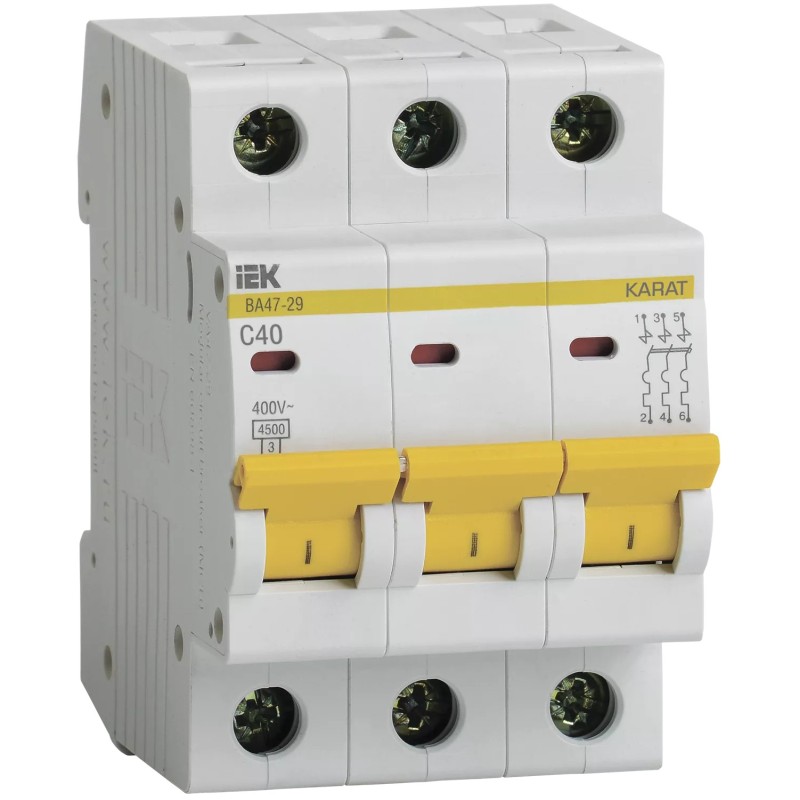

IEK MVA20-3-040-C-ն եռաբևեռ (3P) ավտոմատ անջատիչ է՝ 40 Ա անվանական հոսանքով և C տիպի գործարկման բնութագծով։ Այն ունի ջերմային և էլեկտրամագնիսական ազատիչներ, որոնք պաշտպանում են գիծը գերբեռնվածությունից և կարճ միացումից։ Անջատման ունակությունը 4.5 կԱ է, անվանական աշխատանքային լարումը՝ 400 Վ, հաճախությունը՝ 50 Հց։ Մոնտաժվում է 35x7.5 մմ DIN-ռելսի վրա և զբաղեցնում է 3 մոդուլ։
Անջատիչը նախատեսված է կենցաղային և արդյունաբերական եռաֆազ ցանցերի համար։ Այն հարմար է բաշխիչ վահաններում մուտքային կամ խմբային գծերը, էլեկտրաշարժիչները, կոմպրեսորները, պոմպերը և այլ սարքավորումներ պաշտպանելու համար, որոնք գործարկման պահին ունենում են չափավոր մեկնարկային հոսանքներ։ Աշխատում է նաև հաստատուն հոսանքով՝ մինչև 48 Վ լարման դեպքում։ Մուտքային մալուխի առավելագույն կտրվածքը 25 մմ² է, պաշտպանության աստիճանը՝ IP20, կլիմայական կատարումը՝ UHL4 (փակ, ջեռուցվող տարածքների համար)։
C կորի շնորհիվ անջատիչը չի գործարկվում սարքավորումների կարճատև մեկնարկային հոսանքներից, սակայն կարճ միացման դեպքում անջատում է գիծը մոտ 0,1 վայրկյանում։ Հնարավոր է նաև լրացուցիչ համալրում, ինչը թույլ է տալիս անհրաժեշտության դեպքում ընդլայնել վահանի ֆունկցիոնալությունը։
Անջատիչը նախատեսված է կենցաղային և արդյունաբերական եռաֆազ ցանցերի համար։ Այն հարմար է բաշխիչ վահաններում մուտքային կամ խմբային գծերը, էլեկտրաշարժիչները, կոմպրեսորները, պոմպերը և այլ սարքավորումներ պաշտպանելու համար, որոնք գործարկման պահին ունենում են չափավոր մեկնարկային հոսանքներ։ Աշխատում է նաև հաստատուն հոսանքով՝ մինչև 48 Վ լարման դեպքում։ Մուտքային մալուխի առավելագույն կտրվածքը 25 մմ² է, պաշտպանության աստիճանը՝ IP20, կլիմայական կատարումը՝ UHL4 (փակ, ջեռուցվող տարածքների համար)։
C կորի շնորհիվ անջատիչը չի գործարկվում սարքավորումների կարճատև մեկնարկային հոսանքներից, սակայն կարճ միացման դեպքում անջատում է գիծը մոտ 0,1 վայրկյանում։ Հնարավոր է նաև լրացուցիչ համալրում, ինչը թույլ է տալիս անհրաժեշտության դեպքում ընդլայնել վահանի ֆունկցիոնալությունը։
| Բնութագրեր | |
| Ազատիչի գործարկման ժամանակը կարճ միացման գոտում tm | 0,1 վ |
| Ազատիչի տեսակ | Ջերմային, էլեկտրամագնիսական |
| Աղբյուրի շտրիխ կոդ | 4607055284100 |
| Անջատման ունակություն | 4.5 կԱ |
| Անվանական անջատման ունակություն կարճ միացման դեպքում EN 60898, 2 | 4,5 կԱ |
| Անվանական անջատման ունակություն կարճ միացման դեպքում EN 60898, 4 | 4,5 կԱ |
| Անվանական աշխատանքային լարում | 400 Վ |
| Անվանական իմպուլսային դիմացկուն լարում | 4 կՎ |
| Անվանական հոսանք | 40 Ա |
| ԱՏԳ կոդ | 8536 |
| Արտադրող երկիր | Չինաստան |
| Բրենդը | IEK |
| Բևեռների ընդհանուր քանակ | 3 |
| Բևեռների քանակ | 3 |
| Գործարկման բնութագիծ - հոսանքի կոր | C |
| Դիֆերենցիալ ազատիչի առկայություն | Ոչ |
| Էլեկտրամագնիսական ազատիչի առկայություն | Այո |
| Էլեկտրոնային ազատիչի առկայություն | Ոչ |
| Էներգիայի կորուստներ | 22.5 Վտ |
| Լայնություն մոդուլային հեռավորությունների քանակով | 3 |
| Լարման տեսակ | Փոփոխական/հաստատուն (AC/DC) |
| Կիրառման ոլորտ | Արդյունաբերական և կենցաղային |
| Կլիմայական կատարում | UHL4 |
| Հաճախականություն | 50 Հց |
| Հաճախություն | 50 Հց |
| Հաստատուն հոսանքի անվանական լարում - DC | ≤ 48 Վ |
| Հարմար է շարժիչի պաշտպանիչ անջատիչի համար | Այո |
| Հնարավոր է լրացուցիչ համալրում | Այո |
| Հոսանքասահմանափակման դաս | 3 |
| Մոնտաժային խորություն - խորշի | 73,6 մմ |
| Մոնտաժային ռելսի տեսակ | 35x7.5 |
| Մոնտաժի տեսակ | DIN-ռելսի վրա |
| մուտքագրման_հոդված | MVA20-3-040-C |
| Մուտքային մալուխի առավելագույն կտրվածք | 25 մմ² |
| Նշանակություն | Արդյունաբերական և կենցաղային |
| Ուժային բևեռների քանակ | 3 |
| Պայթյունապաշտպանության առկայություն | Առանց պայթյունապաշտպանության |
| Պաշտպանության աստիճան - IP | IP20 |
| Պաշտպանված բևեռների քանակ | 3 |
| Պաշտպանվածության Աստիճան (IP) | IP20 |
| Ջերմային ազատիչի առկայություն | Այո |
| Տեղադրում | DIN-ռելսի վրա |
