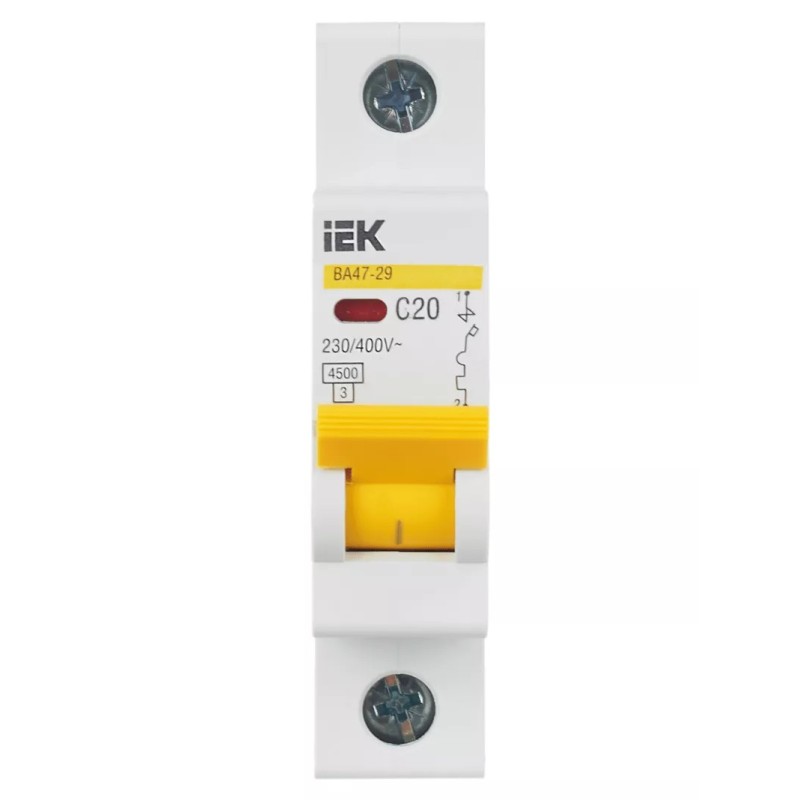

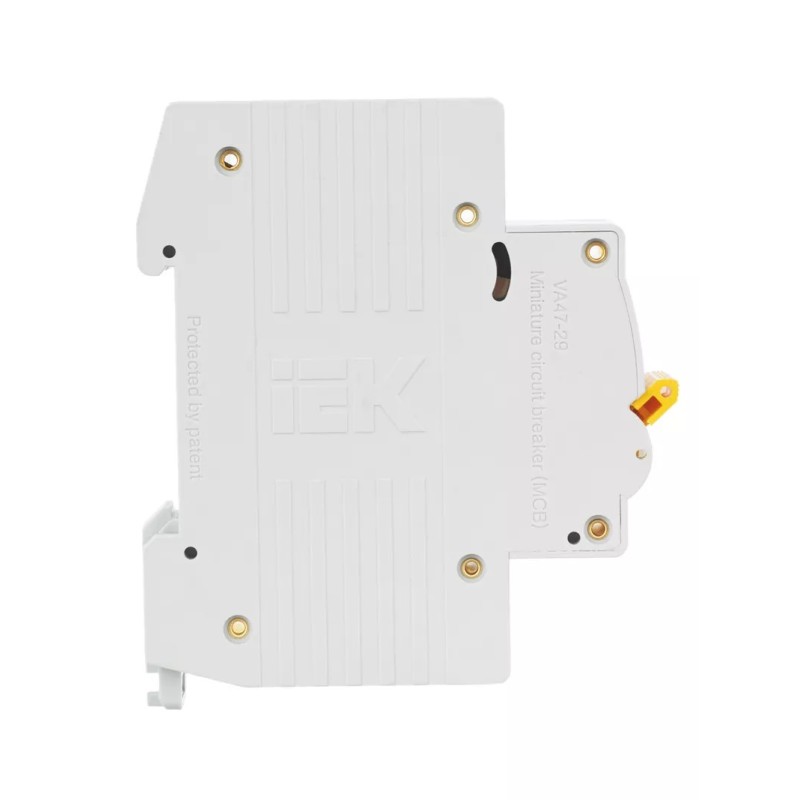

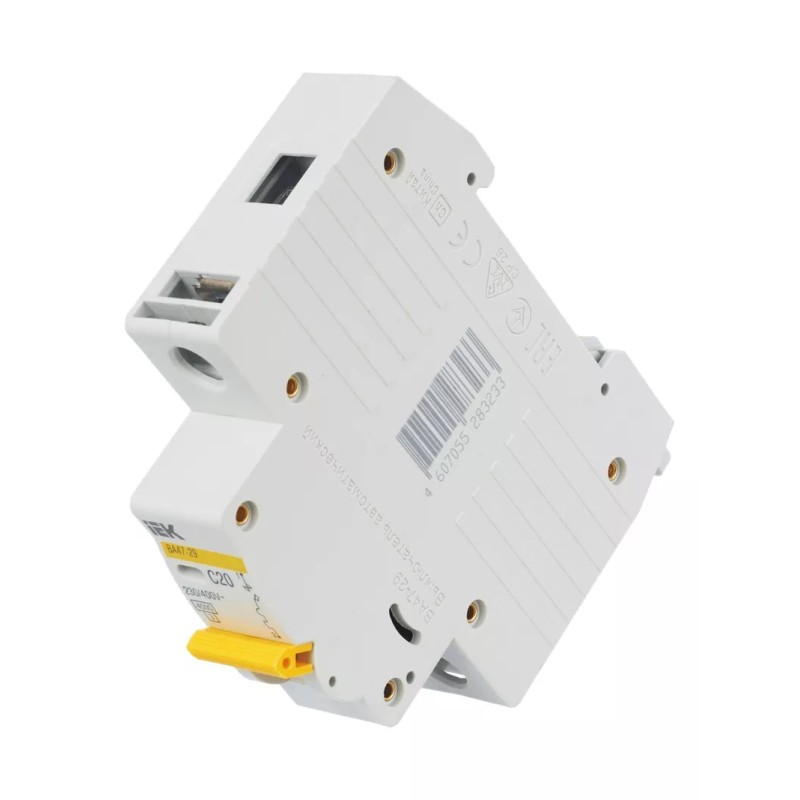

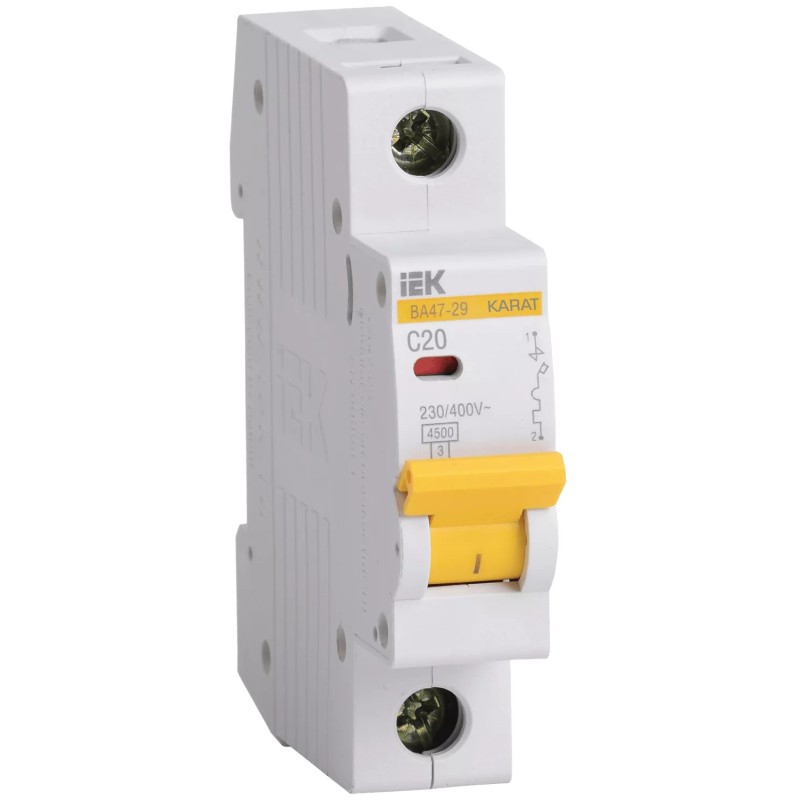

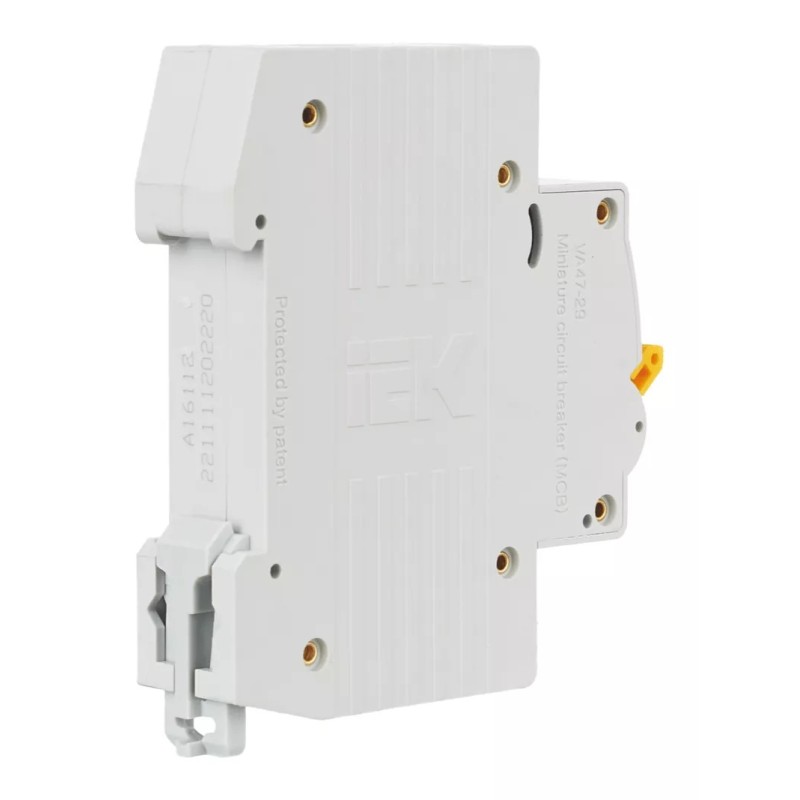

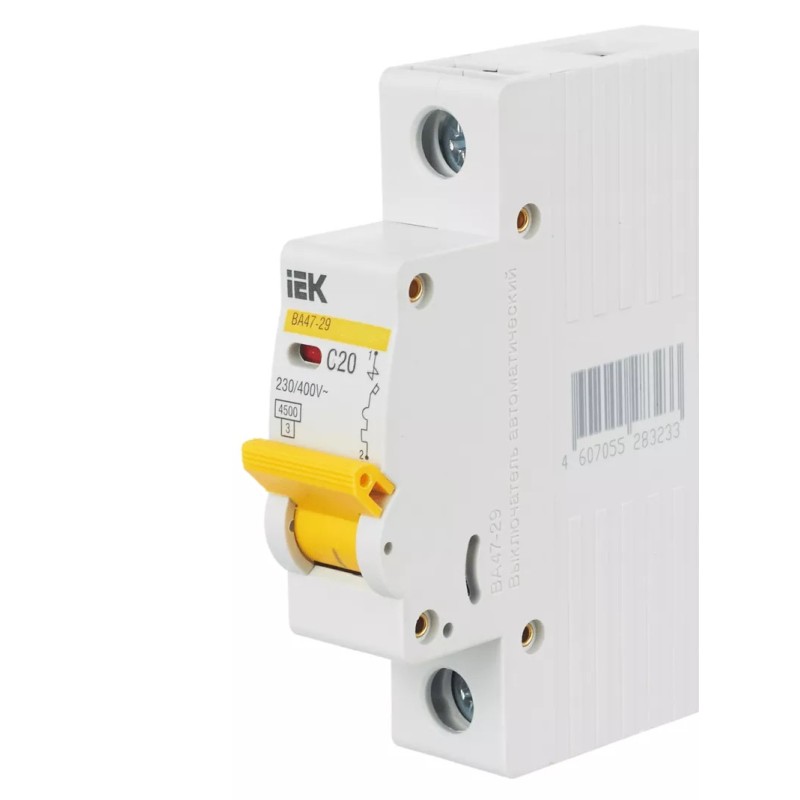

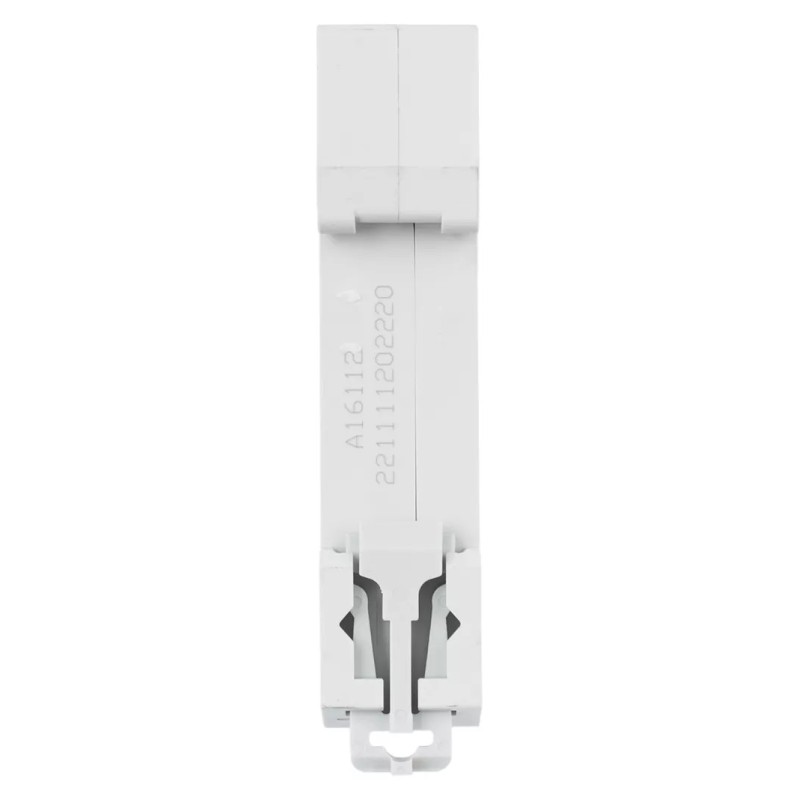

IEK MVA20-1-020-C-ն միաբևեռ (1P) ավտոմատ անջատիչ է՝ 20 Ա անվանական հոսանքով և C տիպի գործարկման բնութագրով։ Այն պաշտպանում է էլեկտրական շղթան գերբեռնվածությունից և կարճ միացումից՝ համակցված ջերմային և էլեկտրամագնիսական անջատիչ մեխանիզմի շնորհիվ։ Նախատեսված է 230 Վ փոփոխական լարման ցանցերի համար, իսկ հաստատուն հոսանքով աշխատում է մինչև 48 Վ լարման դեպքում։ Կարճ միացման դեպքում անվանական անջատման ունակությունը 4.5 կԱ է՝ ըստ EN 60898 ստանդարտի։
Անջատիչը հարմար է կենցաղային և արդյունաբերական էլեկտրական վահանակների համար՝ վարդակների, լուսավորության և կենցաղային տեխնիկայի գծերը պաշտպանելու նպատակով։ C բնութագիրը թույլ է տալիս օգտագործել այն միացման պահին մեծ մեկնարկային հոսանք ունեցող սարքերի, օրինակ՝ էլեկտրաշարժիչների, պոմպերի և կոմպրեսորների հետ։ Տեղադրվում է 35x7.5 մմ DIN ռեյքի վրա և զբաղեցնում է ընդամենը մեկ մոդուլային տեղ։

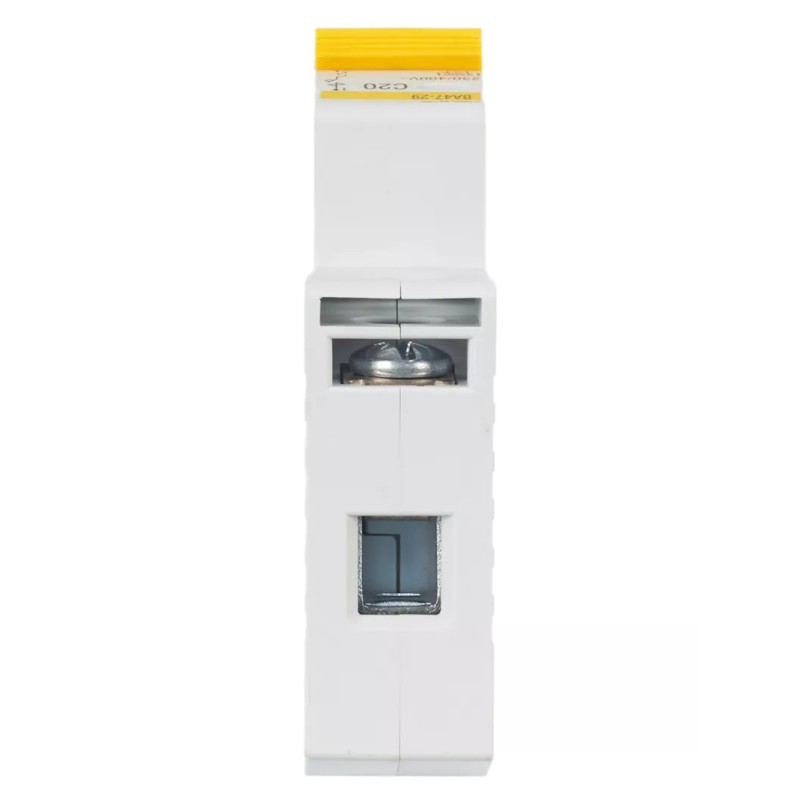

Պտուտակային միացումը թույլ է տալիս ամրացնել մինչև 25 մմ² հատույթով մալուխ, իսկ լրացուցիչ համալրման հնարավորությունը թույլ է տալիս անհրաժեշտության դեպքում ընդլայնել անջատիչի գործառույթները։ Պաշտպանվածության աստիճանը IP20 է, ինչը նախատեսված է փակ, չոր տարածքներում և էլեկտրական վահանակների ներսում տեղադրման համար։
Անջատիչը հարմար է կենցաղային և արդյունաբերական էլեկտրական վահանակների համար՝ վարդակների, լուսավորության և կենցաղային տեխնիկայի գծերը պաշտպանելու նպատակով։ C բնութագիրը թույլ է տալիս օգտագործել այն միացման պահին մեծ մեկնարկային հոսանք ունեցող սարքերի, օրինակ՝ էլեկտրաշարժիչների, պոմպերի և կոմպրեսորների հետ։ Տեղադրվում է 35x7.5 մմ DIN ռեյքի վրա և զբաղեցնում է ընդամենը մեկ մոդուլային տեղ։
Պտուտակային միացումը թույլ է տալիս ամրացնել մինչև 25 մմ² հատույթով մալուխ, իսկ լրացուցիչ համալրման հնարավորությունը թույլ է տալիս անհրաժեշտության դեպքում ընդլայնել անջատիչի գործառույթները։ Պաշտպանվածության աստիճանը IP20 է, ինչը նախատեսված է փակ, չոր տարածքներում և էլեկտրական վահանակների ներսում տեղադրման համար։
| Բնութագրեր | |
| Անջատիչ մեխանիզմի տեսակ | Ջերմային, էլեկտրամագնիսական |
| Անջատման ունակություն, կԱ | 4, 5 |
| Անվանական աշխատանքային լարում, Վ | 230 |
| Անվանական իմպուլսային դիմակայման լարում, կՎ | 4 |
| Անվանական հոսանք | 20 Ա |
| Անվանական հոսանք, Ա | 20.0 |
| ԱՏԳ կոդ | 8536 |
| Բրենդը | IEK |
| Բևեռների ընդհանուր քանակ | 1 |
| Բևեռների քանակ | 1 |
| Գործարկման բնութագիր | հոսանքի կոր՝ C |
| Դիֆերենցիալ անջատիչի առկայություն | Ոչ |
| Էլեկտրամագնիսական անջատիչի առկայություն | Այո |
| Էլեկտրոնային անջատիչի առկայություն | Ոչ |
| Էներգիայի կորուստ, Վտ | 4.5 |
| Լայնությունը ըստ մոդուլային տեղերի քանակի | 1 |
| Լարման տեսակ | Փոփոխական/հաստատուն (AC/DC) |
| Լրացուցիչ համալրման հնարավորություն | Այո |
| Կարճ միացման գոտում անջատիչի գործարկման ժամանակ tm, վրկ | 0, 1 |
| Կարճ միացման դեպքում անվանական անջատման ունակություն EN 60898 | 230 Վ-ի դեպքում, կԱ՝ 4.5, 400 Վ-ի դեպքում |
| Կիրառման ոլորտ | Արդյունաբերական և կենցաղային |
| Կլիմայական կատարում | UHL4 |
| Հաճախականություն | 50 Հց |
| Հաճախականություն, Հց | 50 |
| Հաստատուն հոսանքի անվանական լարում | DC, Վ՝ ≤ 48 |
| Հարմար է շարժիչի պաշտպանիչ անջատման համար | Այո |
| Հոսանքասահմանափակման դաս | 3 |
| Միացման տեսակ | Պտուտակային միացում |
| Մոնտաժային խորություն | խորշ, մմ՝ 73,6 |
| Մոնտաժային Խորություն(մմ) | խորշ, մմ՝ 73,6 |
| Մոնտաժային ռեյքի տեսակ | 35x7.5 |
| Մոնտաժի տեսակ | DIN ռեյքի վրա |
| Մուտքային մալուխի առավելագույն հատույթ, մմ² | 25 |
| Նշանակություն | Արդյունաբերական և կենցաղային |
| Ուժային բևեռների քանակ | 1 |
| Պայթյունապաշտպանության առկայություն | Առանց պայթյունապաշտպանության |
| Պաշտպանության աստիճան | IP20 |
| Պաշտպանված բևեռների քանակ | 1 |
| Պաշտպանվածության Աստիճան (IP) | IP20 |
| Ջերմային անջատիչի առկայություն | Այո |
| Տեղադրում | DIN ռեյքի վրա |
